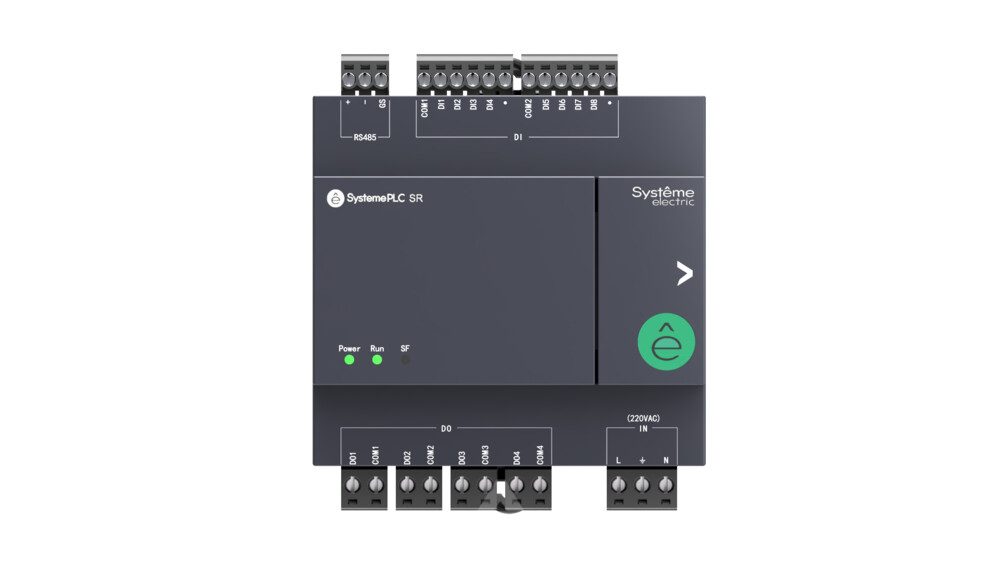

Интеллектуальное реле SR1; 220 VAC; 24 IO: 16 DI, 8 DO (реле); 1xRS485
Код товара: 223415
Артикул: ZR1PA00P7
Интеллектуальное реле SR1; 220 VAC; 24 IO: 16 DI, 8 DO (реле); 1xRS485
11 124 руб.
*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.
Интеллектуальные реле SR1
| Параметр | ZR1PB00BD | ZR1PB00P7 | ZR1PA00BD | ZR1PA00P7 | ZR1PP00BD2A | ZR1PP00BD4A |
| Напряжение питания | 24 В DC | 220 В AC | 24 В DC | 220 В AC | 24 В DC | 24 В DC |
| Изолированная схема питания | Нет, защита от неправильной полярности | Да | Нет, защита от неправильной полярности | Да | Нет, защита от неправильной полярности | Нет, защита от неправильной полярности |
| Общее количество точек ввода/вывода | 12 | 12 | 24 | 24 | 12 | 24 |
| Дискретные входы | 8 | 8 | 16 | 16 | 6 | 12 |
| Тип питания дискретного входа | 24 В DC | 220 В AC | 24 В DC | 220 В AC | 24 В DC | 24 В DC |
| Быстрые дискретные входы | Есть | Нет | Есть | Нет | Нет | Нет |
| Аналоговые входы | 0 | 0 | 0 | 0 | 2 | 4 |
| Тип аналоговых входов | — | — | — | — | Термосопротивления: NTC10K, PT1000 Унифицированные сигналы: 0–10 В и 4–20 мА |
Термосопротивления: NTC10K, PT1000 Унифицированные сигналы: 0–10 В и 4–20 мА |
| Дискретные выходы (всего) | 4 | 4 | 8 | 8 | 4 | 8 |
| Тип дискретных выходов | Релейные | Релейные | Релейные | Релейные | Релейные | Релейные |
| Гальваническая развязка | Есть | Есть | Есть | Есть | Есть для дискретных Нет для аналоговых |
Есть для дискретных Нет для аналоговых |
| Подключение сигналов | Групповое | |||||
| Конфигурация сигналов | Независимая (без групповой конфигурации) | |||||
| Возможность расширения | Нет | Нет | Нет | Нет | Нет | Нет |
| Объем памяти | 512 КБ Flash + 192 КБ ОЗУ | |||||
| Наличие дисплея | Нет | Нет | Нет | Нет | Нет | Нет |
| Коммуникационные порты | 1×RS485 1×USB Type-C |
|||||
| Протоколы | Modbus RTU (ведущий/ведомый) | |||||
| Диапазон температур | Рабочая температура: –20…+55 °C Хранение: –40…+70 °C |
|||||
| Степень защиты | IP20 | |||||
| Тип клеммника | Съёмный | |||||
| Габариты (Ш × В × Г) | 85×80×58 мм | 128×80×58 мм | ||||
Описание серии SR1
Интеллектуальные реле серии SR1 (Systeme Electric) — это универсальные компактные контроллеры, предназначенные для автоматизации небольших и средних технологических процессов. Они объединяют в себе функции ПЛК и интеллектуального реле, обеспечивая удобное программирование, расширенные возможности ввода/вывода и поддержку промышленного протокола Modbus RTU.
Серия SR1 включает модели с различным количеством входов и выходов, а также версии с поддержкой аналоговых сигналов (0–10 В, 4–20 мА, NTC10K, PT1000), что делает их подходящими для широкого спектра задач в автоматике. Все устройства оснащены защитой от неправильной полярности подключения, быстродействующими дискретными входами (в зависимости от модели), а также интерфейсом USB Type-C для конфигурации и загрузки программ.
Особенности и преимущества
- Компактный корпус и удобный съёмный клеммник.
- До 24 точек ввода/вывода в зависимости от модели.
- Наличие моделей с аналоговыми входами и возможностью подключения датчиков температуры.
- Поддержка Modbus RTU (ведущий/ведомый).
- Групповое подключение сигналов и независимая конфигурация.
- Энергонезависимая память: 512 КБ Flash + 192 КБ ОЗУ.
- Рабочая температура от –20…+55 °C.
- Надёжная защита от перегрузок и неправильной полярности.
Область применения
- Автоматизация инженерных систем зданий.
- Управление насосами, вентиляторами и компрессорным оборудованием.
- Автоматизация освещения и климатических систем.
- Небольшие производственные линии и локальные участки.
- Шкафы управления вентиляцией, отоплением и кондиционированием (ОВК).
- Проекты, где требуется компактный и надёжный контроллер без использования больших ПЛК.
Реле SR1 идеально подходят для задач, где важны простота интеграции, компактность оборудования и устойчивость к промышленным условиям эксплуатации. Модели с расширенными аналоговыми функциями подходят для температурного регулирования, диспетчеризации, измерения и контроля технологических параметров.
Systeme Electric SR1 — это надежное и удобное решение для автоматизации, которое сочетает возможности интеллектуального реле и функциональность мини-ПЛК.
