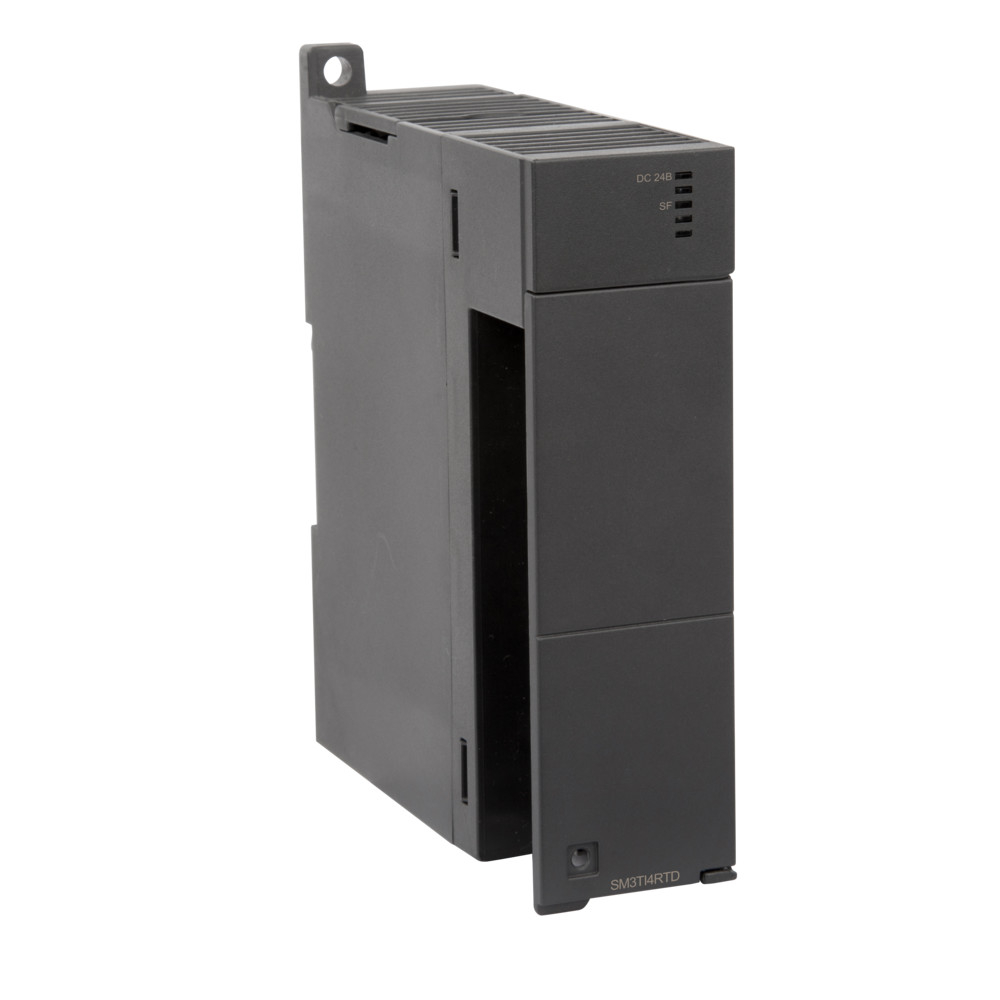

Модуль расширения S250 аналоговый 4TI/RTD, 2/3/4-пров 16бит SM3TI4RTD
Код товара: 223444
Артикул: SM3TI4RTD
Модуль расширения S250 аналоговый 4TI/RTD, 2/3/4-пров 16бит SM3TI4RTD
66 996 руб.
*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.
Температурные модули Systeme Electric S172
Температурные модули серии S172 предназначены для подключения термопар и термометров сопротивления (RTD). Они обеспечивают точное измерение температуры, высокую стабильность, поддержку современных типов датчиков и встроенную гальваническую развязку между входами и логикой контроллера. Подходят для HVAC, промышленной автоматики, печей, технологических линий, пищевого производства и систем контроля качества.
| Характеристика | SM3T14TC (4-канальный модуль термопар) |
SM3T18TC (8-канальный модуль термопар) |
SM3T14RTD (4-канальный модуль RTD) |
SM3T18RTD (8-канальный модуль RTD) |
| Тип ввода | Термопара | Термопара | Термометр сопротивления (RTD) | Термометр сопротивления (RTD) |
| Количество входных сигналов | 4 | 8 | 4 | 8 |
| Тип соединения | — | — | 2-проводная, 3-проводная, 4-проводная (по умолчанию 3-проводная) | 2-проводная, 3-проводная, 4-проводная (по умолчанию 3-проводная) |
| Поддерживаемые типы датчиков |
Типы термопар: S, T, R, E, N, K, J Диапазон напряжений: ±80 mV По умолчанию: тип K |
Типы термопар: S, T, R, E, N, K, J Диапазон напряжений: ±80 mV По умолчанию: тип K |
Типы RTD: Pt-1000, Pt-100, Cu-100, Ni-100, Ni-1000, Pt-500, Pt-1000 По умолчанию: Pt-100 (α=3850 ppm) |
Типы RTD: Pt-1000, Pt-100, Cu-100, Ni-100, Ni-1000, Pt-500, Pt-1000 По умолчанию: Pt-100 (α=3850 ppm) |
| Гальваническая развязка | 500 В AC между входами и внутренней логикой | |||
| Подавление помех | >100 dB; 120 VAC | >100 dB; 120 VAC | — | — |
| Разрешение температурного входа | 0,1°C / 0,1°F 15 бит + знаковый бит |
0,1°C / 0,1°F 15 бит + знаковый бит |
0,1°C / 0,1°F 15 бит + знаковый бит |
0,1°C / 0,1°F 15 бит + знаковый бит |
| Обновление каналов | 4 канала: 8 Гц / 4 Гц / 2 Гц / 1 Гц | 8 каналов: 4 Гц / 2 Гц / 1 Гц (по умолчанию 1 Гц) | 4 Гц, 2 Гц, 1 Гц (по умолчанию) | 4 Гц, 2 Гц, 1 Гц (по умолчанию) |
| Длина кабеля датчика | 100 м (макс.) | 100 м (макс.) | 100 м (макс.) | 100 м (макс.) |
| Сопротивление петли | 1000 Ω | 1000 Ω | 200 Ω, 2 kΩ | 200 Ω, 2 kΩ |
| Входная фильтрация | 85 dB 50/60/400 Hz | 85 dB 50/60/400 Hz | — | — |
| Основная ошибка | 0,1% FS (напряжение) | 0,1% FS (напряжение) | 0,1% FS (температура) | 0,1% FS (температура) |
| Компенсация холодного спая | Есть (настраиваемая) | Есть (настраиваемая) | — | — |
| Обнаружение обрыва кабеля | Поддерживается | Поддерживается | Есть: обрыв определяется автоматически | Есть: обрыв определяется автоматически |
| Функция PID | Нет | Нет | Нет | Нет |
Температурные модули S172 обеспечивают высокоточную обработку сигналов датчиков температуры, поддержку промышленных типов термопар и RTD, защиту от помех и гальваническую развязку. Используются для контроля процессов, технологических линий, печей, охлаждения и HVAC-систем.
