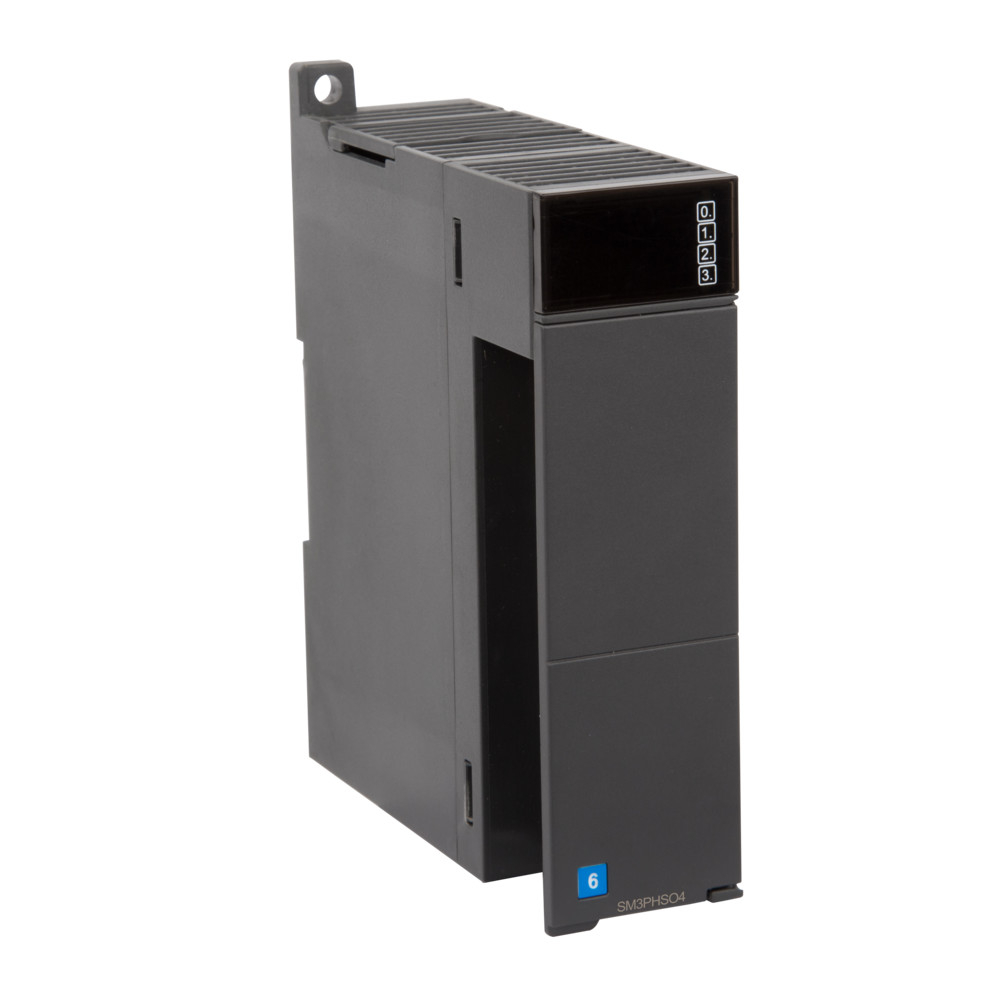

Модуль расширения S250 дискретный высокочастотный 4HSO 500кГц/4МГц SM3PHSO4
Код товара: 223442
Артикул: SM3PHSO4
Модуль расширения S250 дискретный высокочастотный 4HSO 500кГц/4МГц SM3PHSO4
21 996 руб.
*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.
Импульсный высокочастотный модуль Systeme Electric S172 — SM3PHS04
Импульсный высокочастотный модуль SM3PHS04 предназначен для работы с датчиками высокой частоты, включая энкодеры, тахометры, частотомеры и другие устройства, использующие импульсные сигналы до 4 МГц. Модуль поддерживает дифференциальные сигналы и нессиметричные входы (NPN), обеспечивая точное измерение частоты, подсчёт импульсов и работу в составе высокоскоростных систем автоматизации.
| Характеристика | SM3PHS04 |
| Габариты (Ш×В×Г) | 34×115×101.6 мм |
| Потребление 24В DC | 100 мА |
| Потребление 5В внутренней шины | 100 мА |
| Номинальное напряжение | 24В DC |
| Диапазон входного напряжения | 20.4–28.8В DC |
| Сигнальный индикатор | Вкл: есть входной сигнал Выкл: сигнала нет |
| Количество входных сигналов | 4 |
| Тип вывода |
Дифференциальные сигналы Несимметричный сигнал (NPN) |
| Максимальная частота входного сигнала |
Дифференциальные сигналы: 4 МГц Несимметричный NPN: 500 кГц |
| Рабочий цикл | 50% (для NPN) |
| Номинальное выходное напряжение | 5В DC (дифф.) 5–24В DC (NPN) |
| Диапазон выходного напряжения |
Дифференциальный: 0–5.5В NPN: 5–28.8В DC |
| Уровни логики |
Дифф. вход: Лог. "0": ≥3.8В Лог. "1": ≤0.3В NPN: Лог. "0": ≤0.5В Лог. "1": Vcc до 0.5В (мин.) |
| Противоток | 8А, длится 100 мс |
| Ток на точку (макс.) | 20 мА |
| Максимальный ток на общий терминал | 160 мА |
| Ток утечки (макс.) | 10 мкА |
| Изоляция | 500 В AC |
Модуль SM3PHS04 идеально подходит для высокоскоростных задач и используется для:
- работы с энкодерами и шаговыми механизмами;
- измерения скорости вращения;
- учёта импульсов и частоты сигналов;
- создания высокоскоростных систем позиционирования;
- обработки тахометрических и датчиковых импульсов до 4 МГц.
Интеграция модуля в контроллеры серии S172 обеспечивает стабильную работу в системах автоматизации, где важны точность, надёжность и высокая скорость обработки сигналов.
