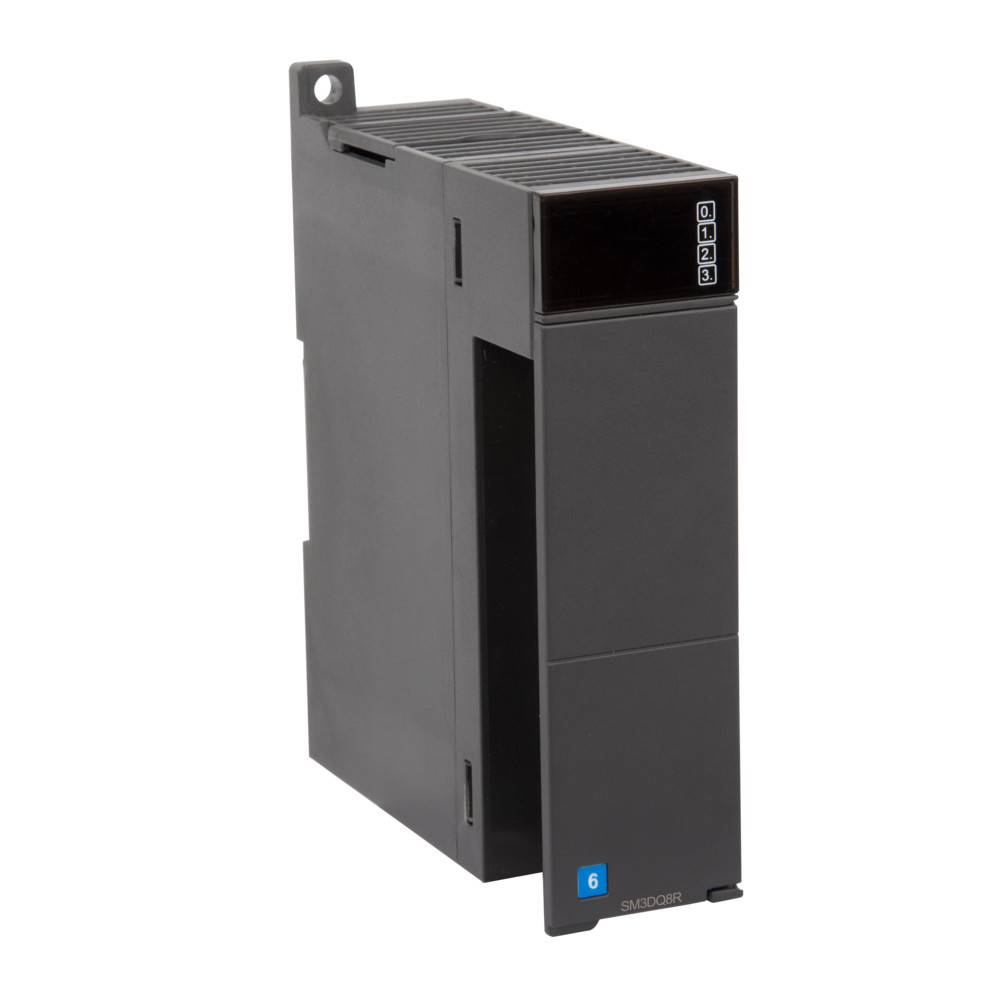

Модуль расширения S250 дискретный, 8DO (реле до ~250В) SM3DQ8R

Код товара: 223439
Артикул: SM3DQ8R

Модуль расширения S250 дискретный, 8DO (реле до ~250В) SM3DQ8R

15 408 руб.

    В корзину Запросить КП

    *Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.

    Дискретные модули вывода Systeme Electric

    Дискретные модули вывода серии SM3DQT/SM3DQR предназначены для расширения систем автоматизации на базе контроллеров SystemePLC. Модули обеспечивают коммутацию транзисторных или релейных выходов, поддерживают высокую токовую нагрузку, низкое сопротивление контактов, высокую механическую и электрическую износостойкость. Модели доступны с количеством каналов 8, 16 и 32, что позволяет подобрать оборудование под разные задачи уровня автоматики.

    Технические характеристики модулей дискретного вывода

    Характеристика SM3DQ8T SM3DQ16T SM3DQ32T SM3DQ8R SM3DQ16R
    Габариты (Ш×В×Г) 34×115×101.6 мм
    Потребление (24 В DC) 50 мА 95 мА 180 мА 64 мА 130 мА
    Потребление (5 В внутр. шина) 70 мА 120 мА 210 мА 45 мА 60 мА
    Тип выхода Транзисторные выходы, источник Релейные выходы, сухой контакт
    Номинальное напряжение 24 В DC DC: 24 В
    AC: 110/220 В
    Диапазон входного напряжения 20.4–28.8 В DC DC: 5–30 В
    AC: 5–250 В
    Логический 1 (мин.) 20 В DC —
    Логический 0 (макс.) 0.1 В DC, нагрузка 10 кОм —
    Выходной ток 0.5 А 2 А
    Ток на группу 4 А (макс.) 16 А (макс.)
    Макс. ток утечки 15 мА —
    Импульсный ток 8 А, 100 мс; 5 А, 5 с (10% цикла) 5 А, 4 с (10% цикла)
    Нагрузка 5 Вт DC: 30 В / AC: 200 В
    Сопротивление контактов 0.3–0.6 Ом менее 0.2 Ом
    Время переключения OFF → ON: 50 мкс
    ON → OFF: 200 мкс     		10 мс (макс.)
    Механическая износостойкость — 10 000 000 циклов
    Электрическая износостойкость — 100 000 циклов
    Изоляция 500 В переменного тока, 1 мин
    Точек изоляции на группу 8 8 8 8 8
    Длина кабеля Экранированный: 500 м
    Неэкранированный: 150 м
