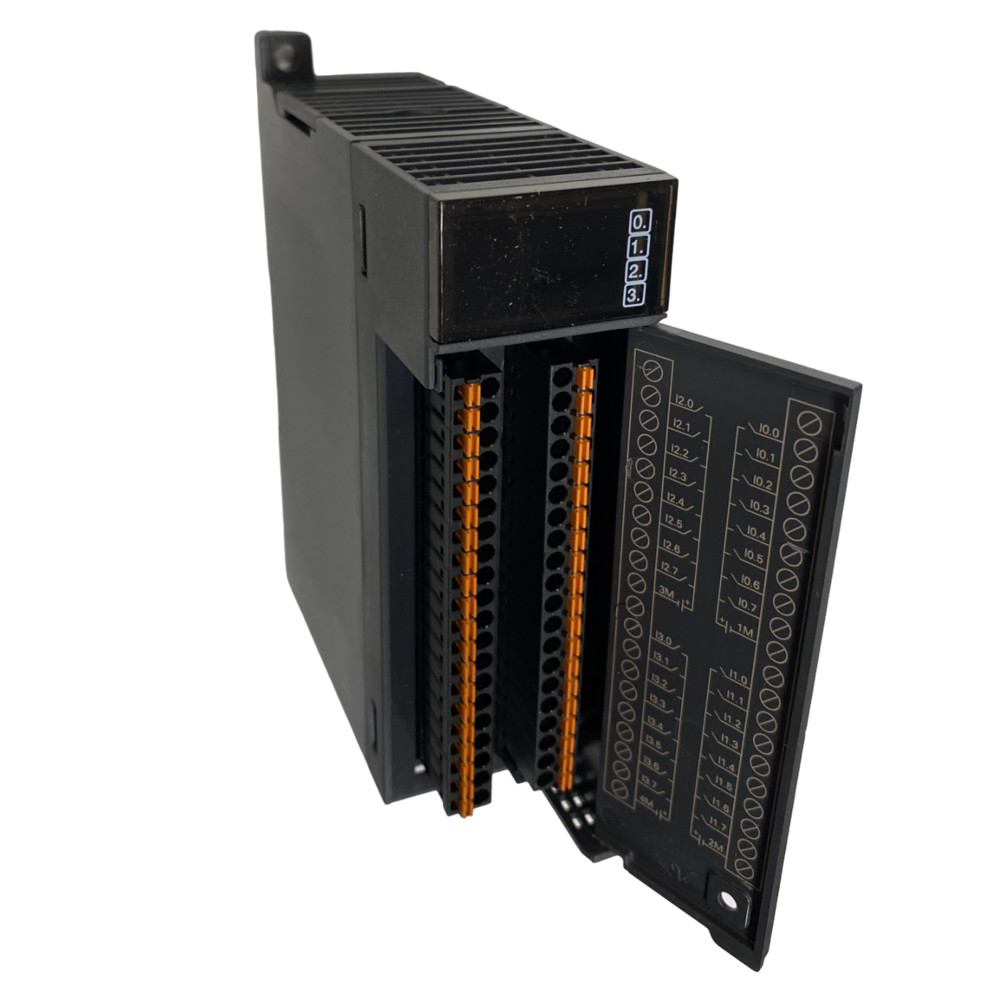

Модуль расширения S250 дискретный, 32DI пруж.клеммы SM3DI32
Код товара: 223434
Артикул: SM3DI32
Модуль расширения S250 дискретный, 32DI пруж.клеммы SM3DI32
28 476 руб.
*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.
Дискретные модули ввода Systeme Electric SM3DI8 / SM3DI16 / SM3DI32
Модули дискретного ввода SM3DI8, SM3DI16 и SM3DI32 предназначены для расширения систем автоматизации на базе контроллеров SystemePLC. Они обеспечивают приём сигналов 24 В DC по типу утечки/источника, поддерживают встроенную входную фильтрацию и высокую частоту опроса до 1,5 кГц, что позволяет использовать их как для стандартных дискретных сигналов, так и для быстродействующих датчиков. Модули имеют гальваническую изоляцию от шины, работу с длинными линиями связи (до 500 м с экранированием) и доступны в вариантах на 8, 16 и 32 входа.
Технические характеристики модулей дискретного ввода
| Характеристика | SM3DI8 | SM3DI16 | SM3DI32 |
|---|---|---|---|
| Габариты (Ш×В×Г) | 34×115×100 мм | ||
| Количество входных сигналов | 8 | 16 | 32 |
| Потребление по шине 24 В DC | 4 мА/канал | 4 мА/канал | 4 мА/канал |
| Потребление по шине +5 В | 60 мА | 80 мА | 130 мА |
| Тип ввода | Тип утечки / тип источника (тип утечки класса 1 МЭК) | ||
| Номинальное напряжение | 24 В DC | ||
| Диапазон входного напряжения | 20,4…28,8 В DC | ||
| Логический 1 (мин.) | 15 В DC, 2,5 мА | ||
| Логический 0 (макс.) | 5 В DC, 1 мА | ||
| Входная фильтрация | 0,2 мс, 0,4 мс, 0,8 мс, 1,6 мс, 3,2 мс, 12,8 мс, 6,4 мс (по умолчанию) | ||
| Максимальная входная частота | 1,5 кГц, рабочий цикл 50 % | ||
| Сопротивление входной цепи | 6,6 кОм | ||
| Изоляция | 500 В переменного тока, в течение 1 мин | ||
| Количество точек изоляции в группе | 8 | ||
| Максимальная длина кабеля (экранированный) | 500 м | ||
| Максимальная длина кабеля (неэкранированный) | 300 м | ||
