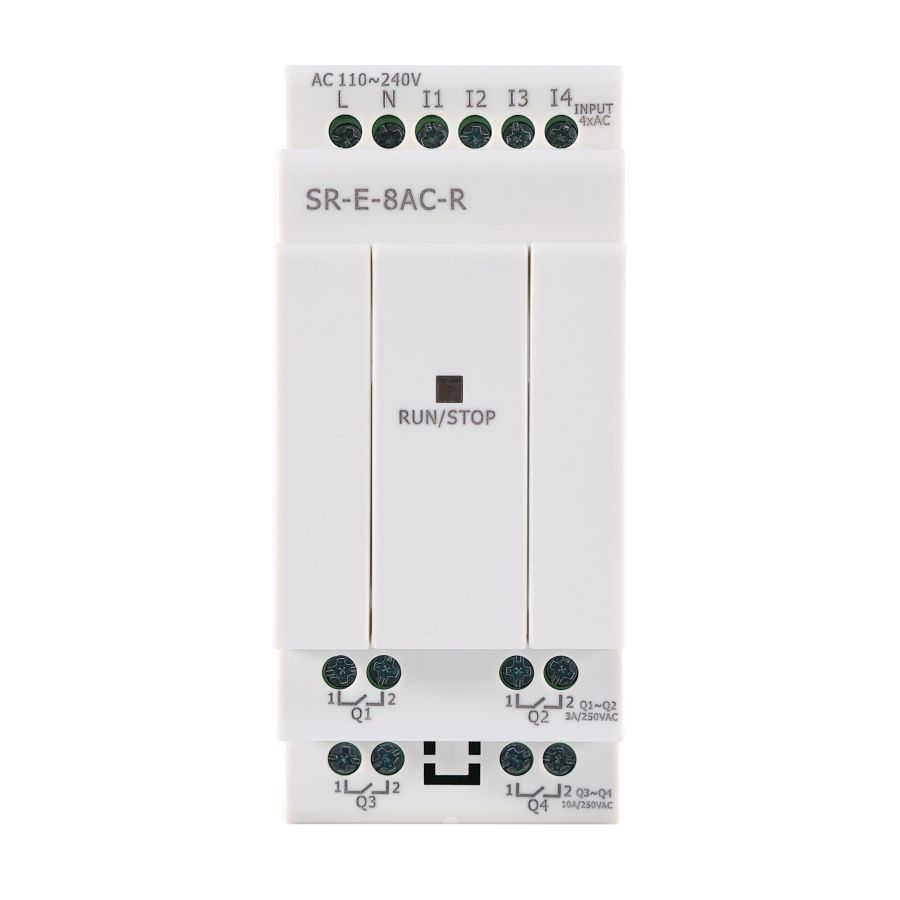

Модуль расширения,110_240VAC,4DI,4RO(2DO/3A+2DO/10A),для серий SR и PR

Код товара: 222520
Артикул: SR-E-8AC-R

Модуль расширения,110_240VAC,4DI,4RO(2DO/3A+2DO/10A),для серий SR и PR

8 810 руб.

    В корзину Запросить КП

    *Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.

    SR-E-8AC-R — модуль расширения для контроллеров серий SR и PR с питанием от сети 110–240 В AC. Оснащён 4 дискретными входами и 4 релейными выходами, среди которых два на 3 А и два на 10 А. Используется для увеличения числа входов/выходов системы автоматизации.

    Ключевые особенности:

    • Питание: AC 110–240 В (85–265 В).

    • 4 дискретных входа AC.

    • 4 релейных выхода: 2×3 А и 2×10 А.

    • Поддержка подключения до 3 модулей к SR и до 16 модулей к PR CPU.

    • Время реакции входов: 20–30 мс (вкл.), 120–130 мс (выкл.).

    • Долговечность: 10⁵ коммутаций при номинальной нагрузке.

    • Рабочая температура: −20…+55 °C.

    • Монтаж на DIN-рейку, компактный корпус.

    Технические характеристики SR-E-8AC-R

    Категория параметров

    Параметр

    Значение

    Питание

    Номинальное напряжение

    AC110V-240V

    Рабочие пределы

    AC85-265V

    Диапазон частот

    47-63Гц

    Макс. потребляемая мощность

    70мА (85V AC); 40мА (265V AC)

    Напряжение изоляции

    1780V AC

    Защита от обратной полярности

    Да

    Цифровые входы

    Количество

    4 (11-14)

    Входное напряжение

    AC110-240V

    Уровень сигнала 0

    AC0-40V; <0.03мА

    Уровень сигнала 1

    AC79-240V; >0.06мА

    Время реакции

    0→1: 120V AC ~30 мс; 240V AC ~20 мс
    1→0: 120V AC ~130 мс; 240V AC ~120 мс

    Макс. частота счёта

    4Гц

    Тип датчика

    Контактный или 3-проводной PNP

    Изоляция

    Между питанием и входами: Нет
    Между входами: Нет

    Выходные параметры

    Количество

    4 (Q1-Q4)

    Тип

    Релейный

    Нагрузочная способность

    Q1-Q2: 3A 250V AC
    Q3-Q4: 10A 250V AC

    Минимальная нагрузка

    6V, 1A

    Электрическая долговечность

    10⁵ операций

    Механическая долговечность

    10⁷ операций

    Время срабатывания

    Включение: ≤15 мс
    Выключение: ≤10 мс

    Защита

    От КЗ: Нет
    От перенапряжения: Нет

    Частота переключения

    Механизм

    10 Гц

    Резистивная/легкая нагрузка

    2 Гц

    Чувствительная нагрузка

    0.5 Гц

    Общие параметры

    Рабочая температура

    -20℃...+55℃

    Температура хранения

    -40℃...+70℃

    Вес

    144.7 г / 180.7 г (в упаковке)

    Габариты установки

    Основные размеры

    40.00 мм, 10.00 мм, 22.50 мм, 19.50 мм, 8.50 мм

    Дополнительные размеры

    90.00 мм, 35.50 мм, 46.00 мм, 68.00 мм

    Техническое описание
    pdf, 362.5 Кбайт
