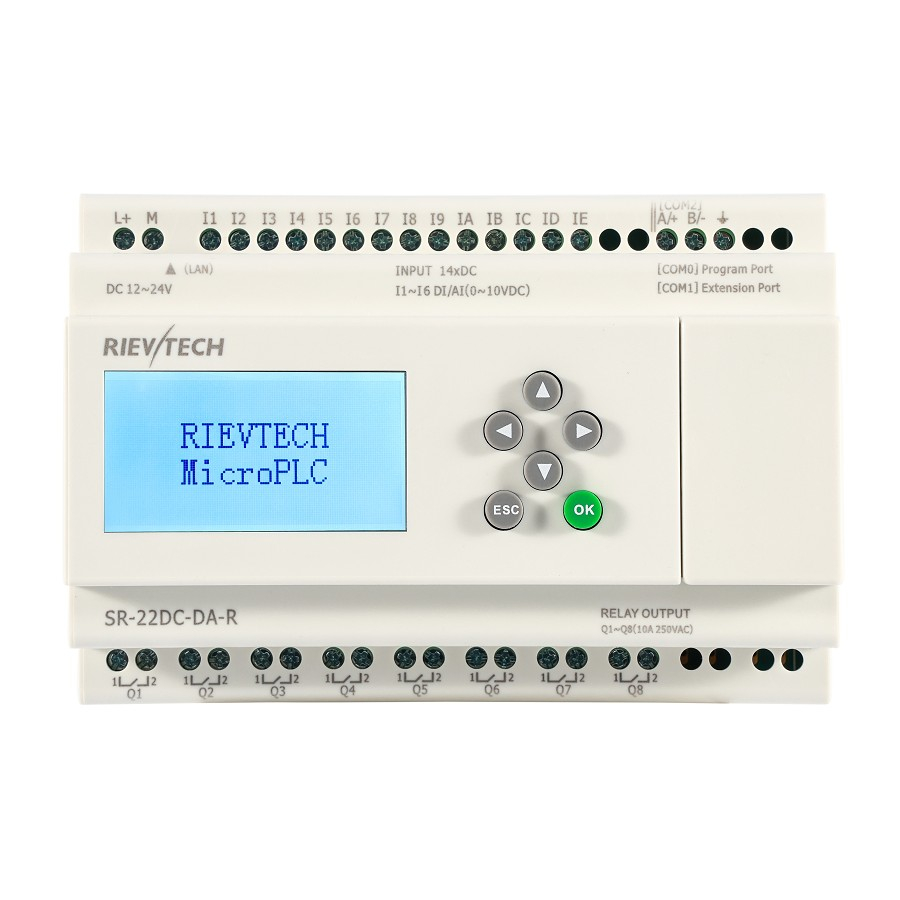

Программируемый логический контроллер,12_24VDC,6 DI/AI(0...10V)+8 DI, 8DO(10A), RTC, FBD, Ethernet,LCD

Код товара: 222527
Артикул: SR-22DC-DA-R

Программируемый логический контроллер,12_24VDC,6 DI/AI(0...10V)+8 DI, 8DO(10A), RTC, FBD, Ethernet,LCD

18 682 руб.

    В корзину Запросить КП

    *Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.

    Краткое описание
    SR-22DC-DA-R — программируемый логический контроллер с питанием от 12–24 В DC или 24 В AC, оснащённый 14 дискретными входами (6 из них могут работать как аналоговые 0–10 В) и 8 релейными выходами на 10 А. Контроллер поддерживает FBD и Ladder, протоколы Modbus RTU и Modbus TCP через RS485 и Ethernet, имеет встроенный LCD-дисплей и возможность расширения до 3 дополнительных модулей.

    Ключевые особенности:

    • Питание: DC 12–24 В / AC 24 В.

    • 14 дискретных входов, включая 6 аналоговых (0–10 В).

    • 8 релейных выходов (10 А, 250 В AC).

    • Интерфейсы: 2×RS485 и Ethernet (10 Мбит/с).

    • Поддержка Modbus RTU и Modbus TCP.

    • Программирование на FBD и Ladder, до 256 функциональных блоков.

    • 256 таймеров и 256 счётчиков.

    • RTC с точностью ±2 сек/день, резерв до 20 дней.

    • Сохранность данных и программы до 10 лет.

    • LCD-дисплей (4×16 символов) для локальной настройки.

    • Возможность расширения до 3 модулей SR-E.

    • Компактный корпус (133×90×60 мм), монтаж на DIN-рейку.

    Технические характеристики SR-22AC-R

    Группа параметров

    Параметр

    Значение/Характеристики

    Входные параметры

    Цифровые входы (I7-IE)

    Напряжение входа

    DC 0-28.8V / AC 0-24V

    Сигнал 0

    < 5V DC; <1 mA / < 3V AC

    Сигнал 1

    > 8V DC; >1.7 mA / > 6V AC

    Ток входа

    2.1mA @ 10.8V dc; 2.3mA @ 12.0V dc; 4.6mA @ 24V dc; 5.5mA @ 28.8V dc; 4.76mA @ 24V ac

    Время реакции

    DC12-24V: 0→1 — 3 мс; 1→0 — 3 мс
    AC24V: 0→1 — 72 мс; 1→0 — 72 мс

    Тип датчика

    контактный или 3-проводной PNP

    Тип входа

    резистивный

    Изоляция

    отсутствует

    Цифровые входы (I1-I6)

    Напряжение входа

    DC 0-28.8V / AC 0-24V

    Сигнал 0

    < 5V DC; <0.09 mA / < 3V AC

    Сигнал 1

    > 8V DC; >0.15mA / > 5V AC

    Ток входа

    0.16mA @ 10.8V dc; 0.18mA @ 12.0V dc; 0.49mA @ 24V dc; 0.62mA @ 28.8V dc; 0.58mA @ 24V ac

    Время реакции

    DC12-24V: 0→1 — 5 мс; 1→0 — 5 мс
    AC24V: 0→1 — 40 мс; 1→0 — 40 мс

    Макс. частота счета

    4 Гц

    Аналоговые входы (I1-I6)

    Диапазон измерения

    DC 0–10V

    Входное сопротивление

    мин. 24 кΩ, макс. 72 кΩ

    Макс. напряжение входа

    28.8V DC

    Разрешение

    10 бит, 0.01V

    Точность при 25°C

    ±0.2V макс.

    Выходные параметры

    Количество выходов

    8 (Q1-Q8)

    Тип выхода

    релейный

    Нагрузка (резистивная)

    10A, 250V AC

    Минимальная коммутируемая нагрузка

    6V, 1A

    Срок службы (электрический)

    10<sup>5</sup> операций при номинальной нагрузке

    Срок службы (механический)

    10<sup>7</sup> операций без нагрузки

    Время реакции (включение)

    макс. 15 мс

    Время реакции (выключение)

    макс. 10 мс

    Частота переключения (механическая)

    10 Гц

    Частота переключения (резистивная/легкая нагрузка)

    2 Гц

    Частота переключения (чувствительная нагрузка)

    0.5 Гц

    Прочее

    Вес

    250 г

    Длина кабеля

    макс. 10 м (экранированный и витой)



    Техническое описание
    pdf, 376.17 Кбайт
