ОБЩИЕ ХАРАКТЕРИСТИКИ
- Таймеры: 256
- Счетчики: 256
- Функциональные блоки: 256
- Рабочая температура: от -20℃ до +55℃
- Хранение: от -40℃ до +70℃
- Защита: IP20 (не водонепроницаемый)
- Точность RTC: макс. ±2 сек/день
- Резервное питание RTC при 25°C: 20 дней
- Резервное копирование программы и настроек: 10 лет
- Сохранение данных при отключении питания: 10 лет
- Габариты: 72*90*61 (мм)
- Установка: на DIN-рейку 35 мм или винтами
- Изменение параметров через LCD-панель: да
- Поддерживаемый язык программирования: FBD
- Возможность расширения: 3 модуля (SR-E)
- Защита паролем: 4-значный цифровой пароль или отключение функции загрузки программы
- Интерфейсы связи: 1 порт RS485 (COM1 внешний — SR-RS485), 1 порт Ethernet (10 Мбит/с)
- Протоколы связи: Modbus RTU, Modbus TCP

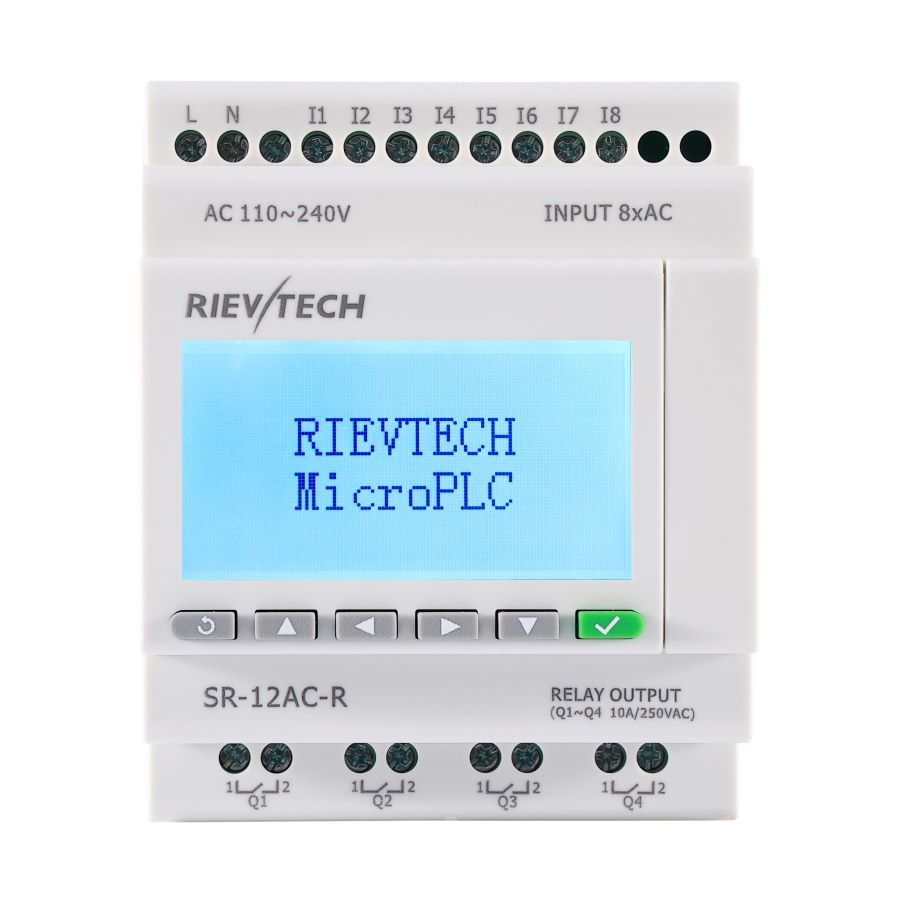

Технические характеристики SR-12AC-R
|
Категория
|
Параметр
|
Значение
|
|
Питание
|
Номинальное напряжение
|
AC110V-240V
|
|
Рабочие пределы
|
AC85-265V
|
|
Диапазон частоты
|
47-63 Гц
|
|
Макс. потребляемая мощность
|
60 мА (85V AC); 50 мА (265V AC)
|
|
Напряжение изоляции
|
1780V AC
|
|
Защита от обратной полярности
|
Да
|
|
Входные параметры
|
Количество входов
|
8 (11-18)
|
|
Тип входов
|
Цифровые (аналоговых нет)
|
|
Входное напряжение
|
AC110-240V
|
|
Входной сигнал 0
|
AC0-40V; <0.03 мА
|
|
Входной сигнал 1
|
AC79-240V; >0.06 мА
|
|
Время реакции (0→1)
|
120V AC: ~30 мс; 240V AC: ~20 мс
|
|
Время реакции (1→0)
|
120V AC: ~130 мс; 240V AC: ~120 мс
|
|
Макс. частота счета
|
2 Гц
|
|
Тип датчика
|
Контактный или 3-проводной PNP
|
|
Изоляция (питание/входы)
|
Нет
|
|
Изоляция между входами
|
Нет
|
|
Выходные параметры
|
Количество выходов
|
4 (Q1-Q4)
|
|
Тип выхода
|
Релейный
|
|
Нагрузка (резистивная)
|
10A, 250V AC
|
|
Минимальная коммутируемая нагрузка
|
6V, 1A
|
|
Электрическая долговечность
|
105105 операций при номинальной нагрузке
|
|
Механическая долговечность
|
107107 операций без нагрузки
|
|
Время срабатывания
|
макс. 15 мс
|
|
Время отпускания
|
макс. 10 мс
|
|
Защита от КЗ/перегрузок
|
Нет
|
|
Частота переключения
|
Механизм
|
10 Гц
|
|
Резистивная/легкая нагрузка
|
2 Гц
|
|
Чувствительная нагрузка
|
0.5 Гц
|
|
Прочие параметры
|
Вес
|
210.7 г / 247.2 г (в упаковке)
|
|
Программное обеспечение
|
ОС
|
Windows 2000/XP/WIN7/WIN8/WIN10/11
|
|
Язык программирования
|
FBD (Functional Block Diagram)
|
|
Память программы
|
256 блоков
|
|
Скорость выполнения
|
<0.1 мс на функцию
|
|
LCD-дисплей
|
4 строки × 16 символов
|
|
Таймеры
|
Макс. количество
|
256
|
|
Типы
|
On-delay, Off-delay и др. (12 видов)
|
|
Счетчики
|
Макс. количество
|
256
|
|
Типы
|
Прямой/обратный, часовой, порог частоты
|
|
RTC
|
Доступно
|
256 (только для Master)
|
|
Разрешение
|
Неделя/год-месяц-день-час-мин
|
|
Флаги
|
Цифровые
|
128
|
|
Аналоговые
|
128
|
|
PI-функции
|
Доступно
|
30
|
|
Диапазон параметров
|
1-32767
|
|
Аналоговые математические
|
Доступно
|
256
|
|
Функции
|
Сложение, вычитание, умножение, деление
|
|
Специальные функции
|
Примеры
|
Астрономические часы, RS-триггер, аналоговый фильтр, усреднение значений
|
