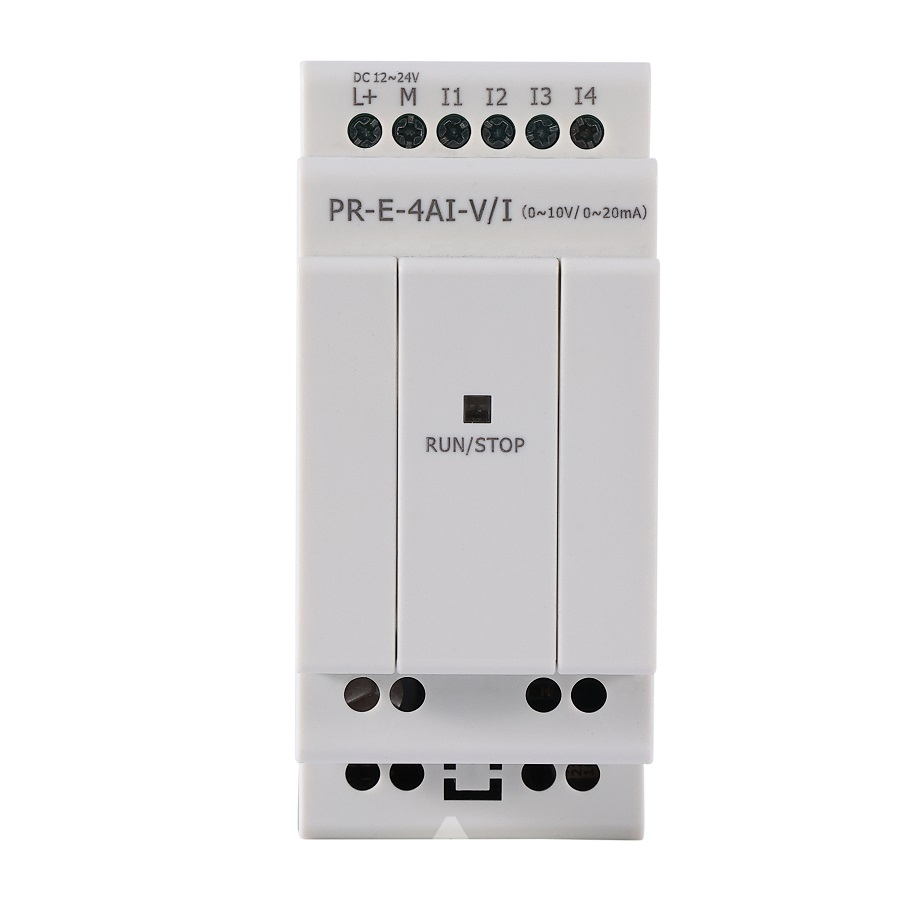

Модуль расширения, 12-24В DC, 4 AI 0-10V/4-20mA,для серий SR и PR

Код товара: 222526
Артикул: PR-E-4AI-V/I

Модуль расширения, 12-24В DC, 4 AI 0-10V/4-20mA,для серий SR и PR

13 581 руб.

    В корзину Запросить КП

    *Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.

    PR-E-AI-V/I — модуль расширения для контроллеров серий PR, оснащённый 4 аналоговыми входами. Поддерживает измерение сигналов 0–10 В и 0–20 мА (режим выбирается через ПО). Отличается высокой точностью, удобной интеграцией и компактным исполнением для монтажа на DIN-рейку.

    Ключевые особенности:

    • Питание: 12–24 В DC.

    • 4 аналоговых входа (0–10 В или 0–20 мА, переключаются в ПО).

    • Разрешение: 0.01 В / 0.02 мА.

    • Точность при 25 °C: ±0.1 В / ±0.1 мА.

    • Время обработки аналогового сигнала: 50 мс.

    • Поддержка до 16 модулей расширения для PR CPU.

    • Соединительный кабель до 30 м.

    • Работа при температуре −20…+55 °C.

    • Компактный корпус, монтаж на DIN-рейку.

    ехнические характеристики PR-E-4AI-V/I

    Категория

    Параметр

    Значение

    Подключение

    Макс. расширений для PR CPU

    16 шт.

    Макс. длина кабеля (расширение-CPU)

    30 м

    Питание

    Номинальное напряжение

    DC 12–24 В

    Рабочие пределы

    DC 10.8–28.8 В

    Устойчивость к микропропаданиям

    5 мс (тип.)

    Макс. пусковой ток

    0.1 А

    Потребляемая мощность

    1 Вт

    Защита от переполюсовки

    Да

    Входы

    Количество

    4 (I1–I4)

    Тип входа

    4× аналоговых (A11–A14)

    Аналоговый сигнал

    DC 0...10 В / 0...20 мА (переключается ПО)

    Разрешение

    0.01 В / 0.02 мА

    Точность при 25 °C

    0.1 В / 0.1 мА

    Соотношение сигнала и значения

    AI1 (0...1000) = V1 (0...10 В) = I1 (0...20 мА) ( = адрес расширения)

    Время цикла обработки аналог. сигнала

    50 мс (тип.)

    Выходы

    Количество

    Нет

    Дополнительно

    Длина линии (экранированная/витая)

    Макс. 10 м

    Способ монтажа

    DIN-рейка 35 мм (4 WM) или настенный

    Рабочая температура

    -20°C ~ +55°C

    Температура хранения

    -40°C ~ +70°C

    Вес (чистый / с упаковкой)

    94.4 г / 130.4 г



    Программное обеспечение xLogicSoft
    USB driver(64 bits WINDOWS)
    Руководство пользователя Rievtech V6.2.2
    Программное обеспечение xLadder-V1.3.3.3
    zip
    Rievtech PLC 3D модели
    zip - 2,5MB
    XLADDER Руководство пользователя V2.0.0.7
