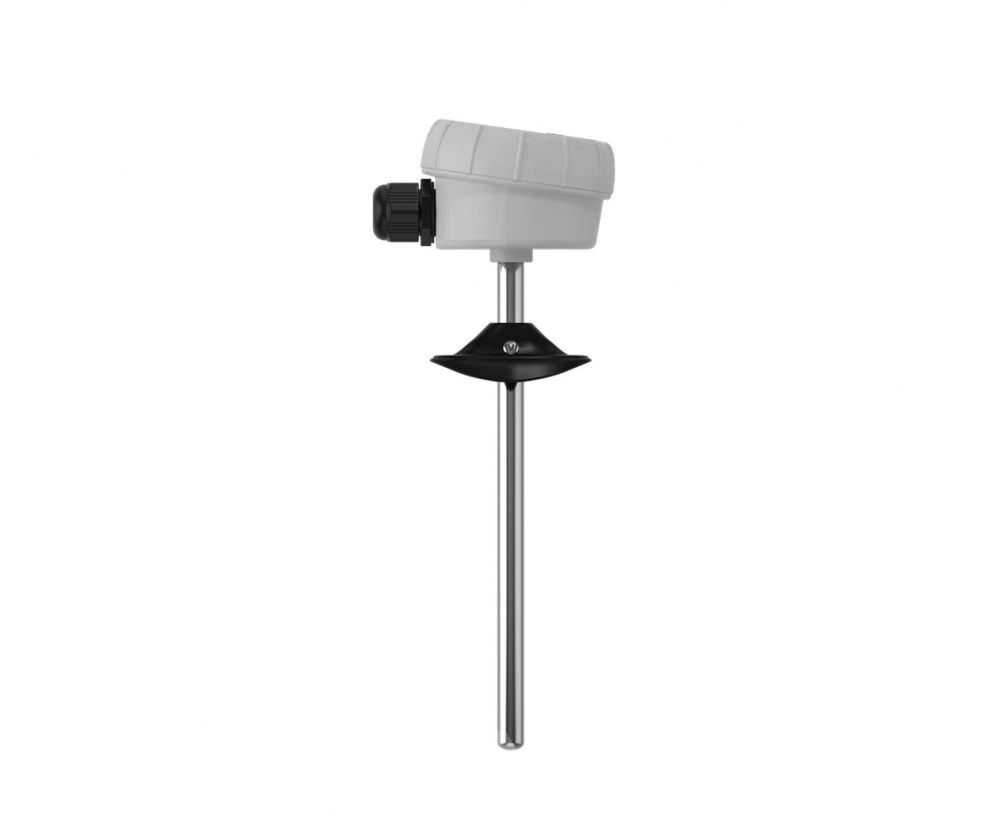

Датчик температуры канальный 500 мм. (4-20мА, -50…+150)
Код товара: 223217
Артикул: TS-K500-420
Датчик температуры канальный 500 мм. (4-20мА, -50…+150)
7 500 руб.
*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.
TS-Kxxx-420 — Канальный преобразователь температуры (серия STANDART)
Канальные преобразователи температуры TS-Kxxx-420 предназначены для измерения температуры воздуха и газов в вентиляционных каналах, воздуховодах и промышленных установках. Основаны на высокоточном термометре сопротивления Pt1000, подключённом к нормирующему преобразователю, который формирует унифицированный токовый сигнал 4–20 мА.
Прочный корпус из ABS-пластика со степенью защиты IP65 и сенсорная гильза из нержавеющей стали AISI обеспечивают надёжность и долговечность работы в сложных климатических условиях. Датчик устойчив к электромагнитным помехам и способен работать на линиях связи длиной более 100 м.
Преимущества
- Широкий диапазон измерений: −50…+150 °C (по запросу −70…+500 °C).
- Линейная характеристика сигнала 4–20 мА, удобная для интеграции с ПЛК и системами SCADA.
- Гильзы из нержавеющей стали длиной от 100 до 500 мм для различных применений.
- Защита IP65/IP67 для надёжной эксплуатации в запылённых и влажных помещениях.
- Компактная конструкция и простая установка в воздуховоды при помощи монтажного фланца.
Технические характеристики
| Параметр | Значение |
|---|---|
| Серия / Тип | STANDART / Канальный |
| Диапазон измерения температуры | −50…+150 °C (опционально −70…+500 °C) |
| Рабочий диапазон эксплуатации | −40…+90 °C |
| Измерительный элемент | Pt1000 (возможна установка Pt100) |
| Погрешность измерения | ±(0,3 + 0,005|t|) °C |
| Защита сенсора / корпуса | IP67 / IP65 |
| Материал корпуса | ABS-пластик, 80×66×49 мм |
| Материал гильзы | AISI (нержавеющая сталь), D = 6 мм, L = 100–500 мм |
| Кабельный ввод | M16×1.5, Ø кабеля 4–8 мм |
| Выходной сигнал | 4–20 мА (2-проводная схема) |
| Характеристика (I–T) | Линейная: 4–20 мА = −50…+150 °C |
| Нелинейность преобразования | ≤ ±0,2 % от ВПИ |
| Напряжение питания | 24 В DC (допустимо 12…36 В DC) |
| Макс. потребляемая мощность | ≤ 0,8 Вт |
| Подключение | Винтовая клемма до 2,5 мм² |
| Тепловая инерция | 10–15 с |
| Монтаж | В воздуховод, с помощью монтажного фланца MF-6 |
| Комплектность | Монтажный фланец MF-6, паспорт |
| Срок службы | Не менее 10 лет |
Области применения
Преобразователи серии TS-Kxxx-420 используются в системах вентиляции, кондиционирования, котельных установках, сушильных камерах и промышленных воздуховодах. Также возможна установка в трубопроводы и резервуары с применением погружных гильз.
