Реле температуры RGP 4 метра (IP54)
Код товара: 223282
Артикул: TS-K4-IP54

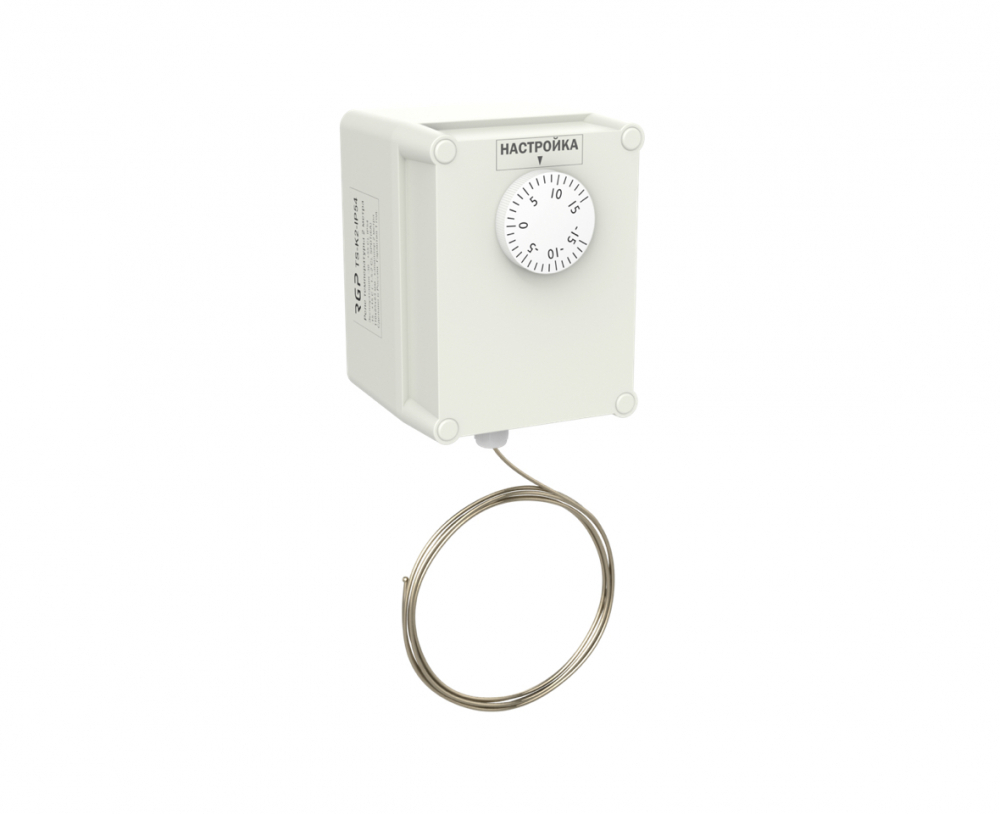

Реле температуры RGP 4 метра (IP54)
4 000 руб.
*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.
TS-K1-IP54 — Капиллярный термостат защиты от замерзания
Капиллярный термостат TS-K1-IP54 предназначен для защиты систем вентиляции, кондиционирования и отопления от замерзания теплообменников и образования наледи. Устройство контролирует температуру в калориферах, воздуховодах и других элементах системы, предотвращая повреждение оборудования при падении температуры ниже установленного порога.
Благодаря высокой точности и надёжной конструкции, термостат TS-K1-IP54 обеспечивает своевременное обнаружение рисков замерзания и подаёт сигнал аварийного срабатывания через контактную группу SPDT (COM-NO-NC). После нормализации температуры устройство автоматически сбрасывает аварийное состояние.
Преимущества
- Компактный корпус из ABS-пластика с защитой IP54 — устойчивость к влаге и пыли.
- Простая установка — крепление саморезами и фиксация капилляра при помощи скоб (в комплекте).
- Регулируемый диапазон температур: от −15 до +15 °C, заводская уставка +10 °C.
- Точность срабатывания ±1 °C и постоянный гистерезис 2–4 °C.
- Надёжная контактная группа SPDT с нагрузкой до 6 A при 230 V AC.
- Автоматический сброс после устранения причины аварии.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | Защита от заморозки |
| Заводская уставка | 10 °C |
| Диапазон регулировки | −15…+15 °C |
| Рабочий диапазон температуры | −35…+65 °C, < 80 % относительной влажности |
| Точность срабатывания | ±1 °C |
| Гистерезис | 2–4 °C (фиксированный) |
| Степень защиты корпуса | IP54 |
| Материал корпуса | ABS-пластик |
| Размеры корпуса | 83×85×110 мм |
| Материал капилляра | Стальная трубка |
| Наполнитель капилляра | Парообразный |
| Длина капилляра | 1 м, D = 2 мм |
| Минимальный радиус изгиба | 20 мм |
| Сброс аварии | Автоматический |
| Ввод кабеля | PG-7, кабель Ø 2–7 мм |
| Контактная нагрузка | 6 A, 230 V AC (cos φ = 0.75) |
| Контактная группа | SPDT (COM-NO-NC) |
| Подключение | Пружинная клемма до 2.5 мм² |
| Монтаж | Саморезами на поверхность |
| Комплектность | Крепёж, скобы для капилляра (4 шт.) |
| Срок службы | Не менее 5 лет |
Принцип работы
В основе работы термостата лежит газонаполненный капилляр, соединённый с чувствительным элементом. При изменении температуры давление внутри капилляра изменяется, что приводит к срабатыванию контактной группы. Когда температура падает ниже установленного порога, термостат размыкает цепь, сигнализируя об аварии. После повышения температуры выше порога гистерезиса происходит автоматический сброс.
Область применения
Капиллярные термостаты TS-K1-IP54 применяются для защиты от замерзания в системах вентиляции, отопления и кондиционирования воздуха. Они эффективно предотвращают образование льда на калориферах, теплообменниках и трубопроводах, а также продлевают срок службы оборудования и повышают надёжность систем.
Монтаж
Термостат рекомендуется устанавливать на корпусе воздуховода или вблизи калорифера. Капилляр укладывается петлями, параллельно потоку воздуха, с радиусом изгиба не менее 20 мм. Для защиты от механических повреждений рекомендуется использовать монтажные скобы (входят в комплект).
Производитель: Завод РГП (RGP™), Россия.
