Реле температуры RGP 12 метров (IP30)
Код товара: 223278
Артикул: TS-K12-IP30
Реле температуры RGP 12 метров (IP30)
4 000 руб.
*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.

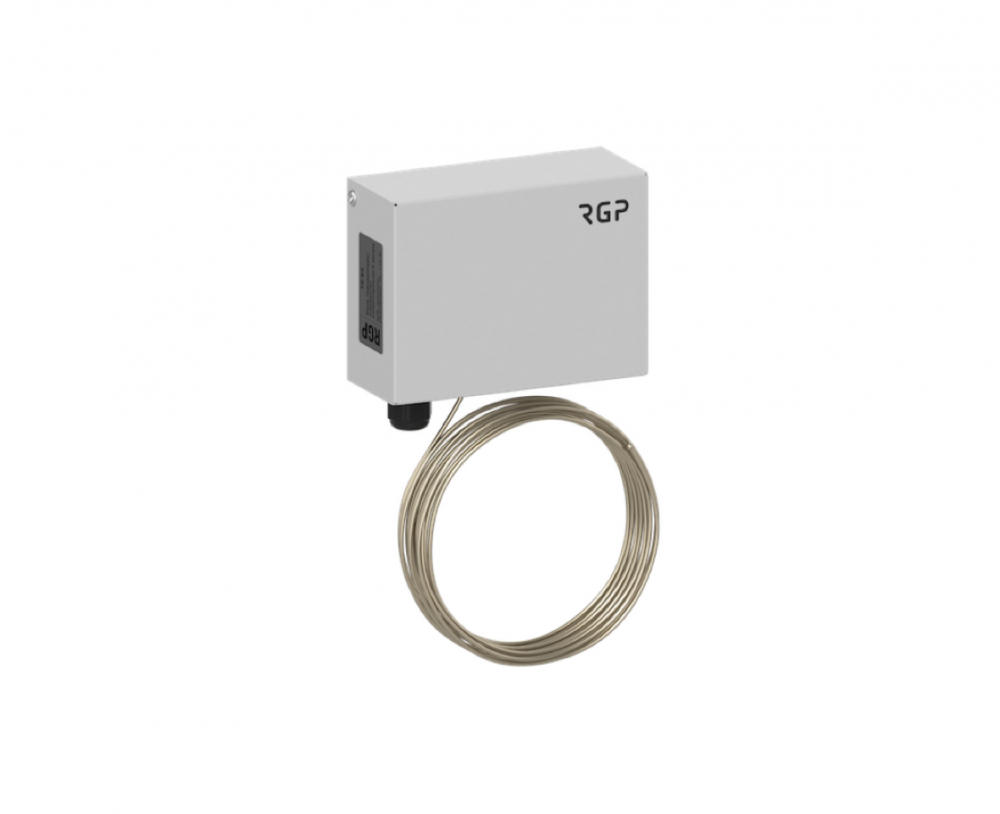

TS-K IP30 — Капиллярный термостат защиты от замерзания
Капиллярный термостат TS-K IP30 предназначен для защиты систем вентиляции, отопления и кондиционирования от замерзания теплообменников и образования льда. Устройство контролирует температуру теплоносителя или воздуха, проходящего через калорифер, и при снижении температуры ниже заданного значения подаёт сигнал аварийного срабатывания.
Основное назначение термостата — своевременное обнаружение ситуации, когда воздух перестал прогреваться и существует риск замерзания циркулирующей жидкости в калорифере. При достижении критически низкой температуры термостат размыкает контактную группу и подаёт сигнал на систему автоматики, предотвращая повреждение теплообменника.
Преимущества
- Точная и надёжная работа при температуре срабатывания +10 °C (заводская установка).
- Регулируемый диапазон температур: −15…+15 °C.
- Механическая конструкция без необходимости внешнего питания.
- Контактная группа SPDT (COM-NO-NC) позволяет интегрировать устройство в любую систему автоматики.
- Автоматический сброс после устранения аварийной ситуации.
- Простая установка — капилляр можно укладывать в плоскости калорифера или внутри воздуховода.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | Защита от заморозки |
| Заводская уставка | 10 °C |
| Диапазон регулировки | −15…+15 °C |
| Рабочая температура | −20…+55 °C, < 80 % отн. влажности |
| Точность срабатывания | ±1 °C |
| Гистерезис | 2–4 °C (фиксированный) |
| Защита корпуса | IP30 |
| Материал корпуса | Окрашенная сталь |
| Размеры корпуса | 75×100×40 мм |
| Материал капилляра | Стальная трубка, парообразный наполнитель |
| Длина капилляра | 1 м, 2 м, 3 м, 4 м, 6 м (Ø 2 мм) |
| Минимальный радиус изгиба | 20 мм |
| Сброс аварии | Автоматический |
| Ввод кабеля | M16×1.5, Ø кабеля 4–8 мм |
| Контактная группа | SPDT (COM-NO-NC) |
| Контактная нагрузка | 6 A, 230 V AC (cos φ = 0.75) |
| Подключение | Контактная площадка |
| Монтаж | Саморезами на поверхность |
| Комплектность | Крепёж, скобы для капилляра |
| Срок службы | Не менее 5 лет |
Функции при срабатывании термостата
- Остановка вентилятора.
- Закрытие заслонки наружного воздуха.
- Открытие клапана теплоносителя калорифера на 100 %.
- Запуск циркуляционного насоса теплоносителя.
- Активация звуковой или световой сигнализации аварии.
Принцип работы
Капиллярный термостат содержит газонаполненный капилляр, соединённый с диафрагмой внутри корпуса. При изменении температуры газ изменяет давление, что приводит к срабатыванию контактной группы SPDT. Когда температура опускается ниже установленного порога на участке длиной не менее 30 см, термостат инициирует аварийный сигнал, а при повышении температуры выше порога гистерезиса происходит автоматический сброс.
Монтаж и установка
Термостат устанавливается в непосредственной близости от теплообменника или внутри воздуховода. Капилляр укладывается параллельно поверхности калорифера петлями с радиусом изгиба не менее 20 мм. Для предотвращения повреждения рекомендуется использовать монтажные фланцы и защитные трубки. Важно, чтобы температура корпуса термостата была выше порога срабатывания, чтобы исключить ложные срабатывания.
Капиллярный термостат TS-K IP30 применяется в системах вентиляции, отопления, кондиционирования и теплообмена для защиты калориферов и теплообменников от обледенения и разрушения, обеспечивая надёжную работу оборудования даже в условиях низких температур.
