Реле температуры RGP 1 метр (IP65)
Код товара: 223285
Артикул: TS-K1-IP65

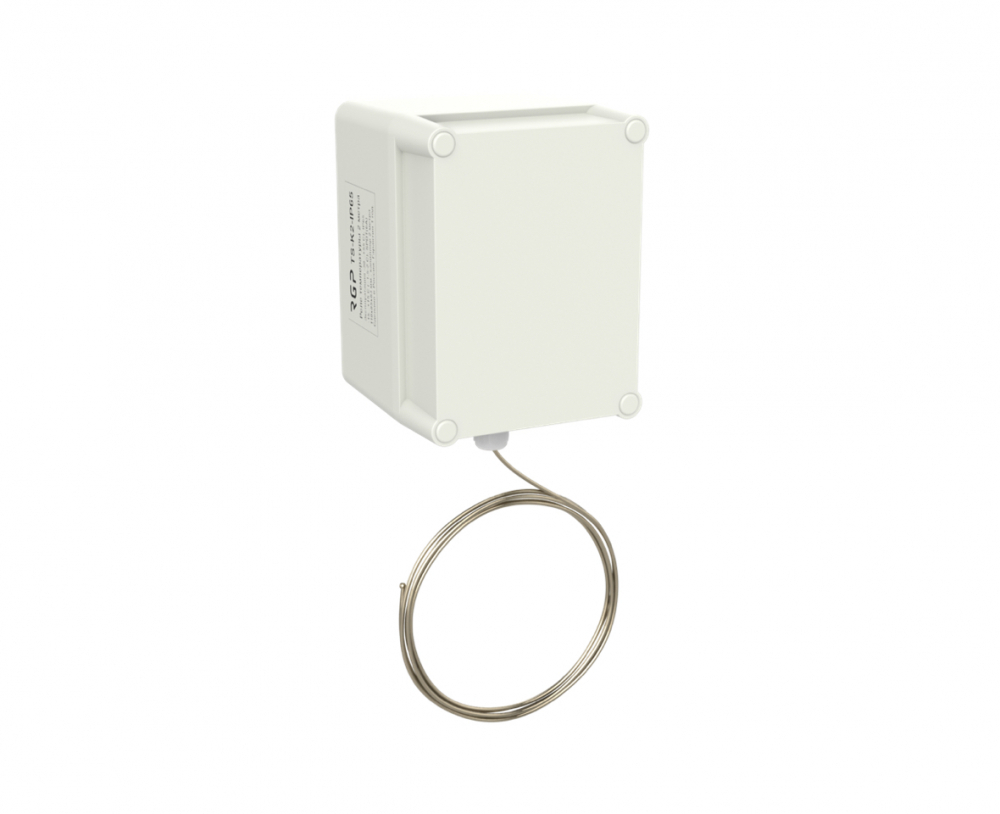

Реле температуры RGP 1 метр (IP65)
2 500 руб.
*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.
TS-K серия IP65 — Капиллярные термостаты защиты от замерзания
Капиллярные термостаты серии TS-K IP65 (модели TS-K1-IP65, TS-K2-IP65, TS-K3-IP65, TS-K4-IP65, TS-K6-IP65, TS-K12-IP65) предназначены для защиты систем вентиляции, отопления и кондиционирования от замерзания теплообменников, калориферов и трубопроводов. Устройства контролируют температуру воздуха или жидкости и предотвращают образование наледи, подавая сигнал в систему автоматики при падении температуры ниже установленного порога.
Все модели серии оснащены прочным герметичным корпусом с защитой IP65, что обеспечивает надёжную работу в условиях высокой влажности, запылённости и низких температур. Конструкция с автоматическим сбросом аварии, высокой точностью срабатывания и простотой монтажа делает эти термостаты оптимальным решением для промышленных и инженерных систем.
Модификации и длина капилляра
- TS-K1-IP65 — длина капилляра 1 м
- TS-K2-IP65 — длина капилляра 2 м
- TS-K3-IP65 — длина капилляра 3 м
- TS-K4-IP65 — длина капилляра 4 м
- TS-K6-IP65 — длина капилляра 6 м
- TS-K12-IP65 — длина капилляра 12 м
Преимущества серии
- Повышенная герметичность корпуса — защита IP65 для эксплуатации во влажных и пыльных помещениях.
- Регулируемый диапазон температуры: от −15 до +15 °C.
- Заводская уставка +10 °C с точностью срабатывания ±1 °C.
- Постоянный гистерезис 2–4 °C, обеспечивающий стабильную работу.
- Автоматический сброс после устранения причины аварии.
- Контактная группа SPDT (COM-NO-NC) с нагрузкой до 6 A, 230 V AC.
- Простая установка — крепление саморезами и фиксация капилляра с помощью скоб (в комплекте).
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | Защита от замерзания (капиллярный термостат) |
| Заводская уставка | 10 °C |
| Диапазон регулировки | −15…+15 °C |
| Рабочая температура | −35…+65 °C, < 80 % относительной влажности |
| Точность срабатывания | ±1 °C |
| Гистерезис | 2–4 °C (фиксированный) |
| Степень защиты корпуса | IP65 |
| Материал корпуса | ABS-пластик |
| Размеры корпуса | 83×85×110 мм |
| Материал капилляра | Стальная трубка |
| Наполнитель капилляра | Парообразный |
| Длина капилляра | 1, 2, 3, 4, 6, 12 м (в зависимости от модели) |
| Минимальный радиус изгиба | 20 мм |
| Сброс аварии | Автоматический |
| Ввод кабеля | PG-7, Ø 2–7 мм |
| Контактная нагрузка | 6 A, 230 V AC (cos φ = 0.75) |
| Контактная группа | SPDT (COM-NO-NC) |
| Подключение | Клемма пружинная до 2.5 мм² |
| Монтаж | Саморезами на поверхность |
| Комплектность | Крепёж, скобы для капилляра (4 шт.) |
| Срок службы | Не менее 5 лет |
Принцип работы
В основе термостата — герметичный газонаполненный капилляр, соединённый с чувствительным элементом. При понижении температуры давление внутри капилляра падает, что приводит к размыканию контактной группы SPDT и передаче сигнала аварии в систему управления. При повышении температуры выше порога гистерезиса контакты автоматически возвращаются в исходное состояние.
Область применения
Термостаты серии TS-K IP65 применяются для защиты калориферов, теплообменников и воздухонагревателей в системах вентиляции, отопления и кондиционирования. Они предотвращают обмерзание, автоматически управляя исполнительными устройствами — вентиляторами, клапанами, насосами и заслонками.
Монтаж
Установка выполняется на корпус воздуховода или стену. Капилляр закрепляется вдоль поверхности калорифера при помощи скоб из комплекта. Минимальный радиус изгиба — 20 мм. Для надёжной работы рекомендуется размещать термостат вблизи контролируемой зоны с доступом к клеммам подключения.
Производитель: Завод РГП (RGP™), Россия.
