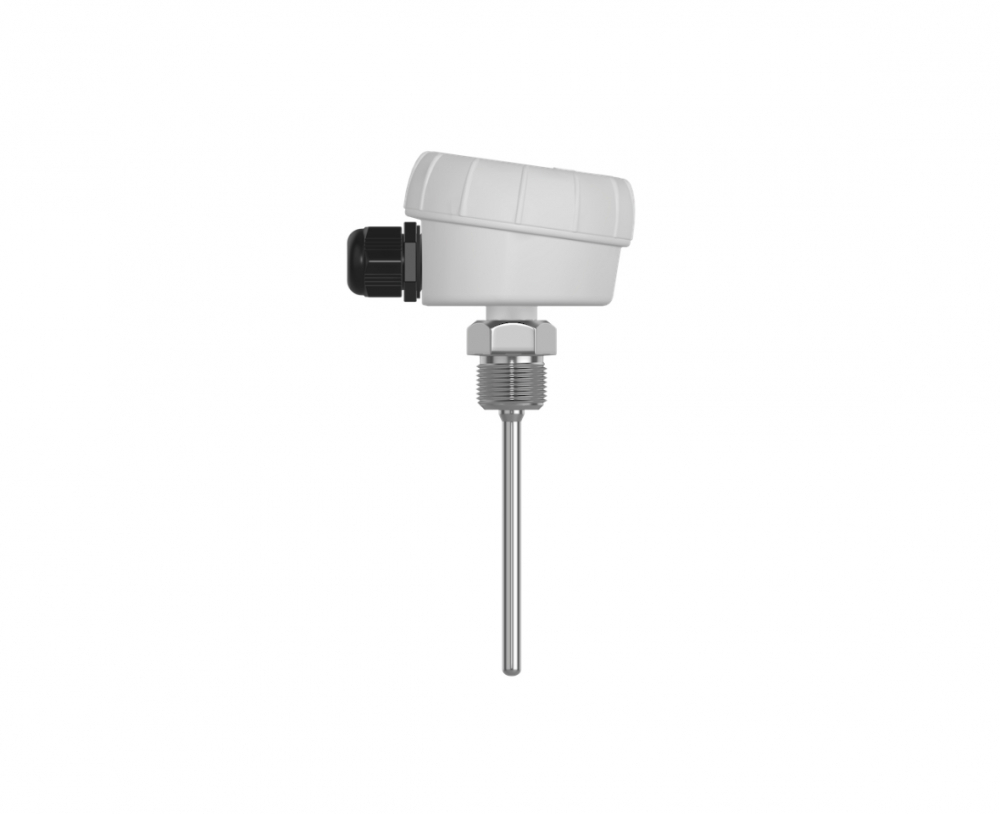

Датчик температуры погружной 150 мм. (G1/2, 4-20мА, -50…+150)
Код товара: 223221
Артикул: TS-D150-420
Датчик температуры погружной 150 мм. (G1/2, 4-20мА, -50…+150)
6 750 руб.
*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.
TS-Dxxx-420 — Погружной преобразователь температуры (серия STANDART)
Погружной преобразователь температуры TS-Dxxx-420 серии STANDART предназначен для измерения температуры жидких и газообразных сред в системах отопления, охлаждения, водоснабжения и промышленной автоматизации. Устройство построено на базе высокоточного термосопротивления Pt1000, подключённого к нормирующему преобразователю, который формирует унифицированный выходной сигнал 4–20 мА.
Датчик оснащён прочным корпусом из ABS-пластика и герметичной гильзой из нержавеющей стали AISI с резьбовым соединением (G1/2, G1/4, M16×1.5, M20×1.5). Высокий уровень защиты IP65/IP67 обеспечивает устойчивость к воздействию влаги, пыли и перепадам температур. Конструкция позволяет надёжно монтировать датчик в бобышку, патрубок или погружную гильзу.
Преимущества
- Широкий диапазон измерений: −50…+150 °C (по запросу −70…+500 °C).
- Выход 4–20 мА для подключения к системам автоматизации (PLC, SCADA, HVAC).
- Надёжная гильза из нержавеющей стали AISI 304/316 длиной от 50 до 500 мм.
- Устойчивость к электромагнитным помехам и вибрациям.
- Срок службы не менее 10 лет, минимальное обслуживание.
Технические характеристики
| Параметр | Значение |
|---|---|
| Серия / Тип | STANDART / Погружной |
| Диапазон измерения температуры | −50…+150 °C (возможна перекалибровка −70…+500 °C) |
| Рабочий диапазон эксплуатации | −40…+90 °C (рекомендуемый диапазон) |
| Измерительный элемент | Pt1000 (возможна установка Pt100) |
| Погрешность измерения | ±(0,3 + 0,005|t|) °C |
| Защита сенсора / корпуса | IP67 / IP65 |
| Материал корпуса | ABS-пластик, 80×66×49 мм |
| Материал гильзы | AISI (нержавеющая сталь), D = 6 мм, L = 50–500 мм |
| Резьбовое соединение | G1/2, G1/4, M16×1.5, M20×1.5 |
| Кабельный ввод | M16×1.5, Ø кабеля 4–8 мм |
| Выходной сигнал | 4–20 мА (2-проводная схема) |
| Характеристика (I–T) | Линейная: 4–20 мА = −50…+150 °C |
| Нелинейность преобразования | ≤ ±0,2 % от ВПИ |
| Напряжение питания | 24 В DC (допустимо 12…36 В DC) |
| Макс. потребляемая мощность | ≤ 0,8 Вт |
| Подключение | Винтовая клемма до 2,5 мм² |
| Тепловая инерция | 10–15 с |
| Монтаж | В бобышку, резьбовой штуцер или погружную гильзу |
| Срок службы | Не менее 10 лет |
Области применения
Преобразователи температуры TS-Dxxx-420 применяются для измерения температуры жидкостей, пара, газа и сыпучих сред в трубопроводах, резервуарах, цистернах, а также в системах отопления, вентиляции и кондиционирования. Используются в составе автоматизированных систем управления (АСУ ТП), энергетических установках и теплотехническом оборудовании.
