Датчик влажности и температуры канальный (0-10В, -30…+40)
Код товара: 223061
Артикул: THS-02-190
Датчик влажности и температуры канальный (0-10В, -30…+40)
11 500 руб.
*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.

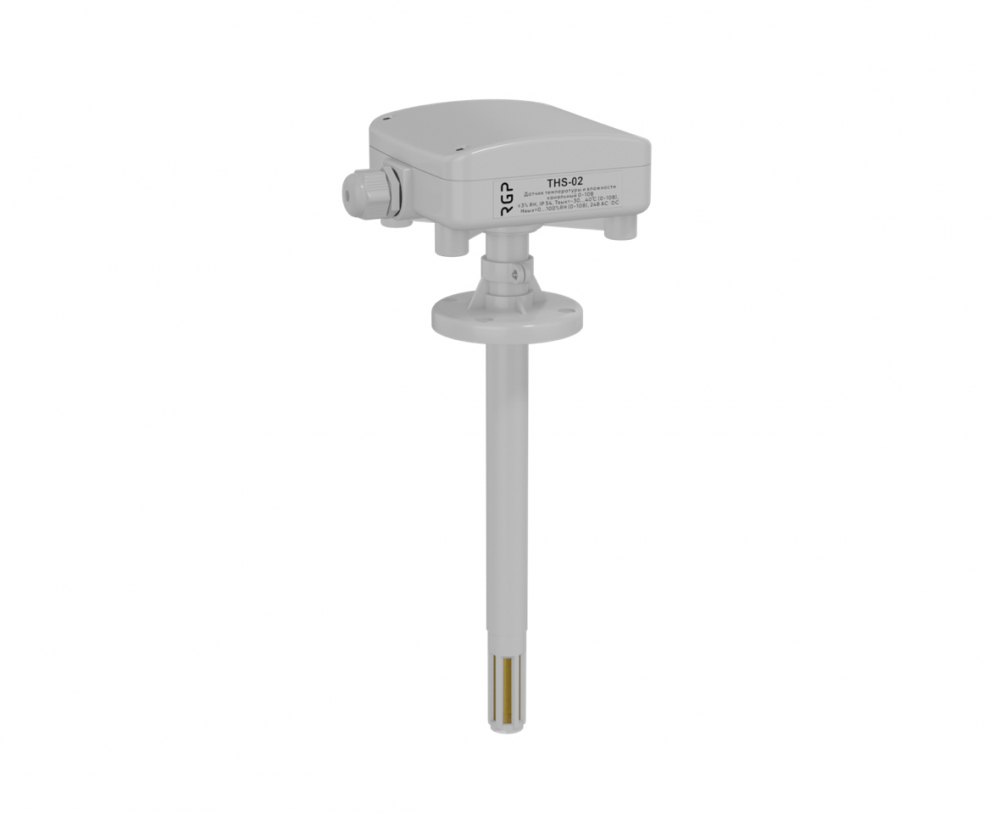

THS-02-190 — Канальный датчик температуры и влажности
THS-02-190 — это измерительный преобразователь температуры и относительной влажности воздуха в корпусе из ABS-пластика со степенью защиты IP54. Устройство объединяет в себе надёжный ёмкостный сенсор влажности и датчик температуры, формирующие пропорциональный выходной сигнал 0–10 В. Благодаря широкому диапазону измерений 0…100 %RH и −40…+120 °C (в зависимости от модели) датчик применяется для систем вентиляции, кондиционирования, приточно-вытяжных установок и чистых помещений. По запросу доступны варианты с дополнительными сенсорами PT1000, NTC10k и Ni1000.
Конструкция зонда обеспечивает устойчивость к пыли и механическим повреждениям, а мембранный фильтр защищает измерительный элемент от конденсата и частиц. Датчик легко интегрируется в системы автоматизации с использованием клеммных соединений или винтовых колодок и поддерживает точную передачу данных по аналоговому каналу 0–10 В.
Технические характеристики
| Характеристика | Описание |
|---|---|
| Производитель | Завод РГП (RGP™), Россия |
| Тип | Канальный |
| Диапазон температуры (сенсор) | −40…+120 °C |
| Диапазон влажности (сенсор) | 0…100 %RH |
| Тип сенсора | Ёмкостной |
| Условия эксплуатации (корпус с платой) | −15…+60 °C, < 80 %RH |
| Измеряемая среда | Воздух без агрессивных паров |
| Степень защиты | IP54/IP40 |
| Материал корпуса и зонда | ABS-пластик |
| Габариты корпуса | 80 × 105 × 230 мм |
| Длина зонда | 80…190 мм |
| Защита сенсора | Колпачок с сеткой из нержавеющей стали AISI316 (100–250 мкм). • Плюсы: высокая воздухо- и пылепроницаемость, защита от механических воздействий. • Обслуживание: промывка в мягком моющем растворе и продувка сжатым воздухом. • Минус: не защищает от жира и воды, не фильтрует мелкодисперсные частицы. |
| Кабельный ввод | M16×1,5, кабель Ø 4–8 мм |
| Сигнал на выходе | 0–10 В (пропорциональный) |
| Канал температуры (0–10 В) | −30…+40 °C (по запросу возможна перекалибровка диапазона) |
| Канал влажности (0–10 В) | 0…100 %RH (по запросу возможна перекалибровка диапазона) |
| Гистерезис / Нелинейность | ±1 %RH, ±0,1 %RH |
| Погрешность измерения RH | ±2 %RH (типовое значение), зависит от температуры |
| Погрешность измерения T | ±0,3 °C (типовое значение) |
| Время отклика | < 10 с (в воздушном потоке) |
| Напряжение питания | 24 В AC/DC ± 25 % |
| Дополнительные сенсоры | PT1000, NTC10k, Ni1000 |
| Соединительные клеммы | Винтовые, до 2,5 мм |
| Монтаж | В канал или воздуховод |
| Комплектность | Инструкция, монтажный фланец |
| Срок службы | Не менее 5 лет |
Рекомендации по эксплуатации
- Используйте экранированный кабель, экран заземляйте со стороны шкафа.
- Перед подключением убедитесь в наличии заземления и отсутствии преобразователей частоты вблизи линии сигнала 0–10 В.
- При высоких нагрузках по влажности выполняйте периодическую калибровку для восстановления чувствительности сенсора.
