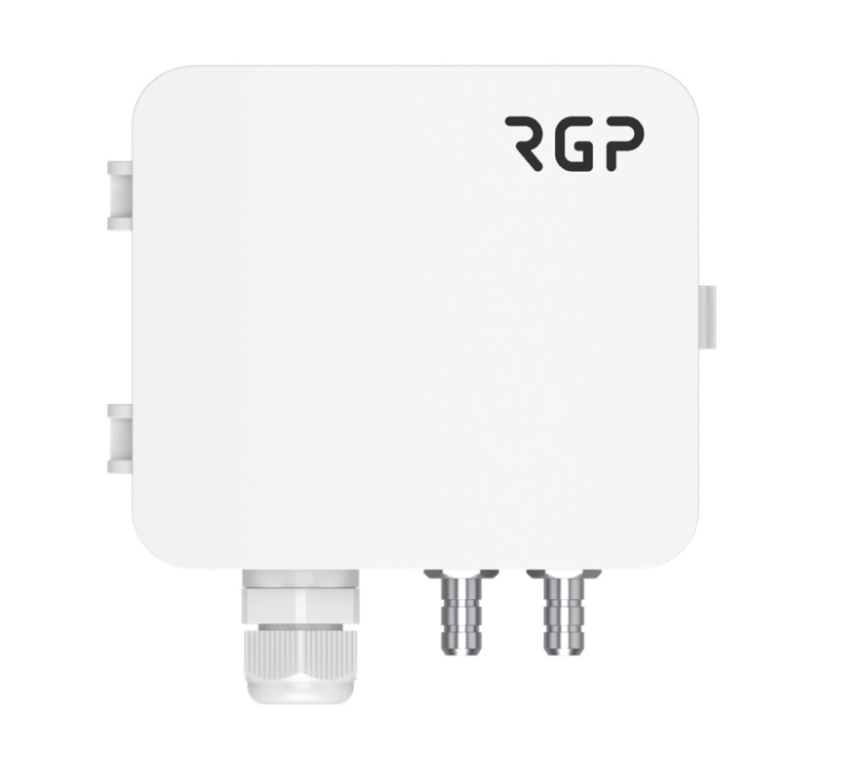

Датчик перепада давления 20-200 Па (IP65, Россия)
Код товара: 223038
Артикул: DPS-200-PRO
Датчик перепада давления 20-200 Па (IP65, Россия)
1 500 руб.
*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.
DPS PRO — датчик дифференциального давления (IP65)
Серия DPS PRO — это надёжные реле/датчики дифференциального давления российского производства с герметичным корпусом IP65 (резиновая прокладка). Порог срабатывания задаётся поворотной рукояткой, а дифференциал дополнительно настраивается винтом под крышкой в пределах 10–100 Па. В зависимости от модификации устройство перекрывает рабочие диапазоны до 5000 Па при типичной точности срабатывания 5–10% от верхнего предела. Применяется в системах вентиляции и кондиционирования для мониторинга загрязнения фильтров, контроля давления в каналах, диагностики работы вентиляторов и предупреждения обмерзания рекуператоров. Монтаж рекомендуется выполнять с кабельным вводом вниз; для горизонтальной установки учитывают влияние гравитации и корректируют уставку на 10–20 Па.
Технические характеристики
| Характеристика | Описание |
|---|---|
| Температурный диапазон | −40…+85 °C |
| Эксплуатация (корпус) | −30…+85 °C, < 80% RH (при +25 °C) |
| Рабочая среда | Воздух, неагрессивные газы |
| Защита корпуса | IP65 (резиновая прокладка) |
| Материал корпуса, крышки | Промышленный пластик, полистирол |
| Габариты | 85 × 85 × 57 мм |
| Материал мембраны | Промышленный силикон |
| Рабочие диапазоны | от 20 до 5000 Па (в зависимости от модели) |
| Максимальное давление | 5–10-кратное (кратковременно) |
| Точность срабатывания | 5–10% ИГП |
| Дифференциал | Настраиваемый 10…100 Па |
| Повторяемость | ±3% ГПИ |
| Сброс | Автоматический |
| Регулировка уставки | Рукоятка |
| Регулировка дифференциала | Настроечный винт |
| Подведение давления | Встроенные штуцеры D = 6 мм |
| Диапазоны моделей (Па) | 20…5000 Па (см. модельный ряд) |
| Ввод кабеля | PG7, полиамид (PA6), диаметр кабеля 2–7 мм |
| Контактная нагрузка | 1,5 (0,3) А, 230 В переменного тока |
| Контактная группа | SPDT (переключающий контакт) |
| Подключение кабеля | Изолированные разъёмы (РПИ) |
| Монтаж | Вертикально, штуцерами вниз |
| Комплектность | Датчик, комплект DPS-KIT-2 |
| Срок службы | Не менее 5 лет, 10⁵ циклов |
| Производство | Россия |
Примечания по настройке
- После монтажа проверьте герметичность соединений и работу по тестеру/электронному манометру.
- Для точной уставки поворачивайте регулировочный винт малыми шагами с последующим тестированием.
