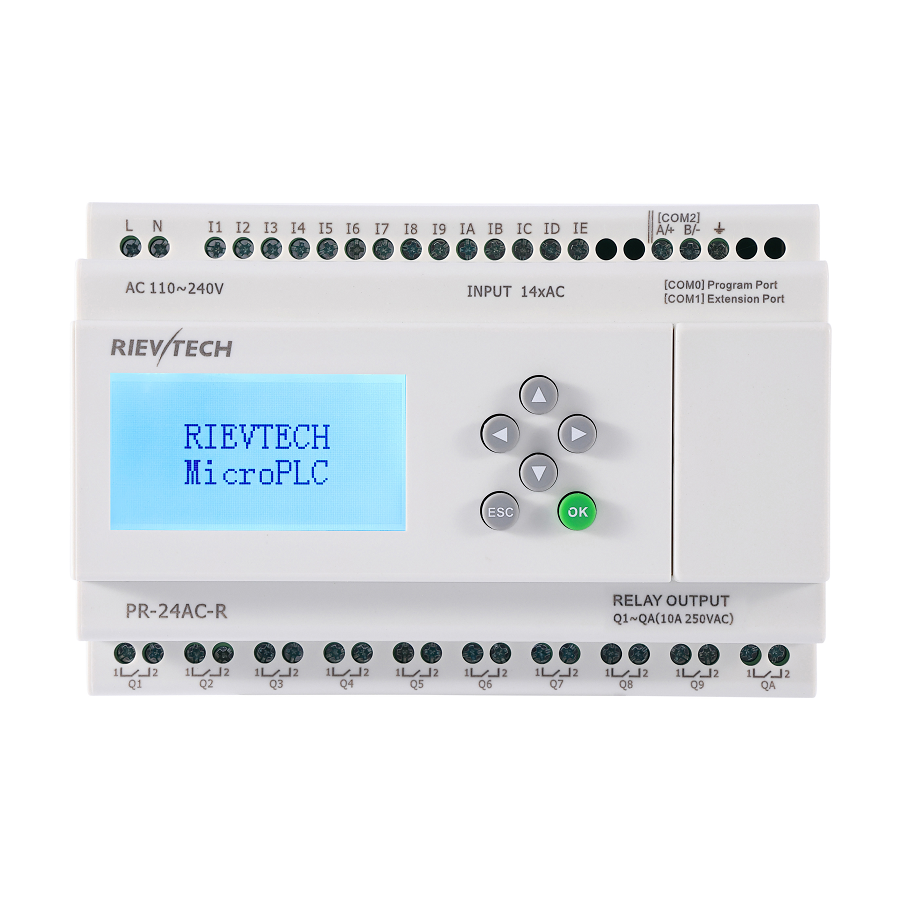

PR-24AC-R — мощный и надёжный ПЛК/смарт-реле для автоматизации инженерных систем и промышленного оборудования. Контроллер работает напрямую от сети 110–240 В AC, имеет 14 дискретных входов и 10 релейных выходов (10 А), поддерживает программирование в FBD и Ladder, а также протокол Modbus RTU/ASCII. Встроенный LCD-дисплей позволяет изменять параметры без ПК, а расширение до 16 модулей обеспечивает гибкость применения.
Ключевые особенности:
-
Питание от сети AC 110–240 В (85–265 В).
-
14 дискретных входов AC.
-
10 релейных выходов (10 А, 250 В AC).
-
Программирование на FBD и Ladder.
-
Встроенный LCD-дисплей 4×16 символов.
-
Интерфейсы: RS232 и RS485 (×2).
-
Поддержка Modbus RTU/ASCII.
-
1024 таймера, 1024 счётчика, до 70 функциональных блоков.
-
RTC с резервом до 20 дней, хранение данных и программ до 10 лет.
-
Монтаж на DIN-рейку, защита паролем.
Технические характеристики контроллера PR-24AC-R(V2)
|
Категория
|
Параметр
|
Значение
|
|
Общие характеристики
|
Таймеры
|
1024
|
|
Счетчики
|
1024
|
|
Функциональные блоки
|
1024
|
|
Рабочая температура
|
-20°C...+55°C
|
|
Температура хранения
|
-40°C...+70°C
|
|
Степень защиты
|
IP20 (не влагозащищенный)
|
|
Точность RTC
|
±2 сек/день (макс.)
|
|
Резервное питание RTC
|
20 дней (при 25°C)
|
|
Резервное копирование программ
|
10 лет
|
|
Сохранение данных при отключении
|
10 лет
|
|
Программирование через LCD-панель
|
Да (дисплей 4×16 символов)
|
|
Габариты
|
133×90×61 мм
|
|
Сертификация
|
CE
|
|
Монтаж
|
DIN-рейка 35 мм или винтовое крепление
|
|
Поддерживаемые языки программирования
|
FBD и LAD (лестничная логика)
|
|
Возможность расширения
|
До 16 модулей (PR-E-16)
|
|
Защита паролем
|
4-значный цифровой пароль или запрет чтения программы
|
|
Интерфейсы связи
|
1×RS232 (COM0), 2×RS485 (COM1 - внешний, COM2 - встроенный)
|
|
Протоколы связи
|
Modbus RTU/ASCII
|
|
Параметры питания
|
Номинальное напряжение
|
AC110-240В
|
|
Рабочий диапазон
|
AC85-265В
|
|
Частота сети
|
47-63 Гц
|
|
Потребляемая мощность
|
220 мА (85В AC), 85 мА (265В AC)
|
|
Напряжение изоляции
|
1780В AC
|
|
Защита от переполюсовки
|
Да
|
|
Входные параметры
|
Количество входов
|
14 (I1-IE)
|
|
Тип входов
|
Цифровые
|
|
Аналоговые входы
|
Нет
|
|
Напряжение питания входов
|
AC110-240В
|
|
Входной сигнал 0
|
AC0-40В; <0.03 мА
|
|
Входной сигнал 1
|
AC79-240В; >0.06 мА
|
|
Время отклика (0→1)
|
120В AC: ~50 мс; 240В AC: ~30 мс
|
|
Время отклика (1→0)
|
120В AC: ~90 мс; 240В AC: ~100 мс
|
|
Макс. частота счетчика
|
~4 Гц
|
|
Тип датчиков
|
Контактные
|
|
Гальваническая развязка
|
Нет (между входами и питанием)
|
|
Защита от переполюсовки
|
Да
|
|
Выходные параметры
|
Количество выходов
|
10 (Q1-QA)
|
|
Тип выходов
|
Релейные
|
|
Нагрузка (резистивная)
|
10А/250В AC
|
|
Минимальная нагрузка
|
6В/1А
|
|
Срок службы (электрический)
|
100 000 циклов
|
|
Срок службы (механический)
|
10 000 000 циклов
|
|
Время срабатывания
|
≤15 мс (включение), ≤10 мс (выключение)
|
|
Защита от КЗ/перегрузок
|
Нет
|
|
Частота переключения
|
2 Гц (резистивная), 0.5 Гц (чувствительная нагрузка)
|
|
Дополнительные параметры
|
Вес
|
~500 г
|
|
Габариты для монтажа
|
133.00 (длина), 90.00 (высота), 61.00 (глубина) мм
|
