Панель 10.1" резис.1024x600, 16M цв., 400кд/м2, ЦПУ Cortex-A8 600Мгц, 128Мб ПЗУ, 128Мб ОЗУ,1xEthernet, 1xRS232/RS485/RS422, 1xRS232, 1xUSB-A, 1xUSB-B, 1xMicroUSB, SD, корпус алюминий, питание =24В
Код товара: 223812
Артикул: FE6100M
Панель 10.1" резис.1024x600, 16M цв., 400кд/м2, ЦПУ Cortex-A8 600Мгц, 128Мб ПЗУ, 128Мб ОЗУ,1xEthernet, 1xRS232/RS485/RS422, 1xRS232, 1xUSB-A, 1xUSB-B, 1xMicroUSB, SD, корпус алюминий, питание =24В
28 616 руб.
*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.

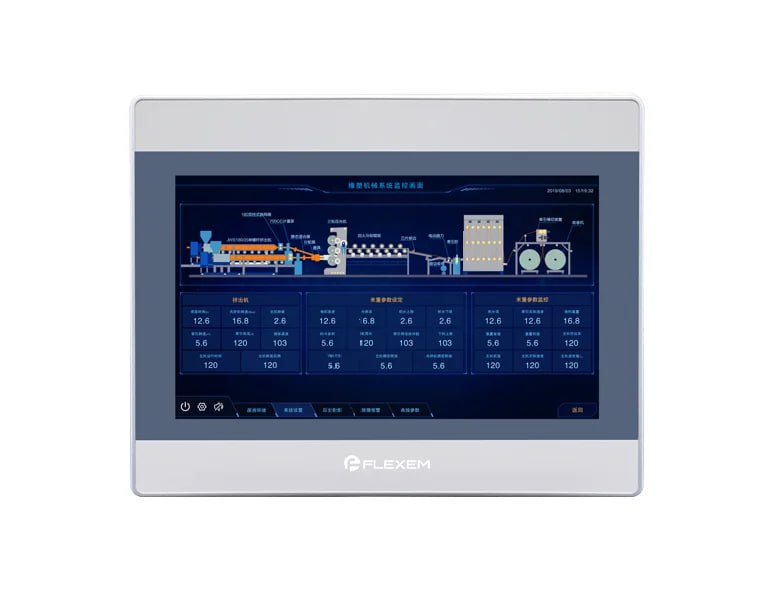

Панель оператора FE6100M, 10.1"
Панель оператора FE6100M — цветная сенсорная панель оператора, предназначенная для применения в системах промышленной автоматизации и АСУ ТП. Устройство оснащено 10.1-дюймовым TFT LCD дисплеем с разрешением 1024×600 и резистивной 4-проводной сенсорной панелью с твердостью поверхности 4H. Панель построена на процессоре ARM Cortex-A8 и поддерживает сетевое подключение по Ethernet, а также промышленные последовательные интерфейсы.
Панель поддерживает загрузку проекта через USB, U-диск или Ethernet. Предусмотрена установка в панель или крепление VESA.
Технические характеристики
| Параметр | Значение |
|---|---|
| Дисплей | 10.1", TFT LCD, формат 16:9 |
| Углы обзора | 85° / 85° / 85° / 85° |
| Разрешение | 1024 × 600 |
| Количество цветов | 24 бит |
| Яркость | 400 кд/м² |
| Подсветка | LED |
| Срок службы LCD | 50 000 часов |
| Сенсорная панель | Резистивная, 4-проводная, твердость поверхности 4H |
| Процессор (CPU) | ARM Cortex-A8, 600 МГц |
| Память | 128 МБ Flash + 128 МБ DDR3 |
| RTC | Встроенные |
| Слот SD-карты | Micro SD (TF) |
| Ethernet | 1 × 10/100 Мбит/с (адаптивный) |
| USB-порты |
1 × USB slave 2.0 1 × USB host 2.0 |
| Способ загрузки проекта | USB slave / USB-диск / Ethernet |
| Последовательные интерфейсы |
COM1: RS232 / RS485 / RS422 COM2: RS485 / RS422 COM3: RS232 |
| Потребляемая мощность | < 10 Вт |
| Питание | DC 24 В, рабочий диапазон 9–28 В |
| Защита питания | Защита от грозовых импульсов и перенапряжений |
| Допустимое время потери питания | < 5 мс |
| Сертификация |
CE, RoHS Соответствие EN61000-6-2:2005, EN61000-6-4:2007 Импульсная помехоустойчивость: ±1 кВ EFT: ±2 кВ, ESD: ±4 кВ (контакт), ±8 кВ (воздух) |
| Температура эксплуатации | -10…+60 °C |
| Температура хранения | -20…+70 °C |
| Устойчивость к УФ | Не предназначена для работы при сильном УФ-излучении (прямой солнечный свет) |
| Относительная влажность | 10–90% (без конденсации) |
| Виброустойчивость | 10–25 Гц, 2G (направления X, Y, Z, 30 минут) |
| Охлаждение | Естественное воздушное |
| Способ установки | Врезной монтаж / крепление VESA |
| Степень защиты | Спереди IP65 (NEMA), сзади IP20 |
| Материал корпуса | Алюминиевый сплав |
| Размер выреза в панели | 260 × 202 мм |
| Габаритные размеры (Д×Ш×В) | 274 × 214 × 39 мм (толщина без выступов — 26 мм) |
| Масса | Около 1450 г |
Ключевые особенности
- 10.1-дюймовый TFT LCD дисплей с яркостью 400 кд/м²
- Резистивная 4-проводная сенсорная панель с твердостью 4H
- Процессор ARM Cortex-A8 с тактовой частотой 600 МГц
- Поддержка Ethernet 10/100 Мбит/с
- Набор интерфейсов RS232, RS485 и RS422
- Загрузка проекта через USB, USB-накопитель или Ethernet
- Врезной монтаж и крепление VESA
- Фронтальная степень защиты IP65
- Корпус из алюминиевого сплава
