Датчик PT1000 TERMOR.PT1000-B D.3X150MM -50/+500

Код товара: 224191
Артикул: TSQ15MAB00

Датчик PT1000 TERMOR.PT1000-B D.3X150MM -50/+500

Цену уточняйте

    В корзину Запросить КП

    *Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.

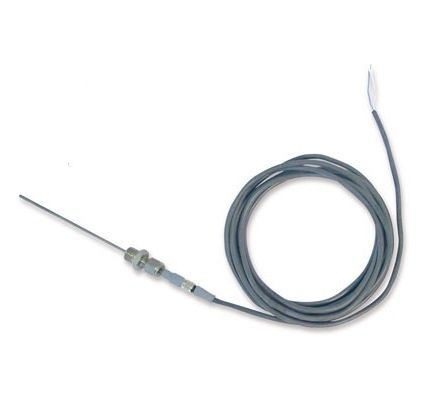

    Погружной датчик температуры CAREL TSQ15MAB00 (Pt1000, AISI 316, -50…+500°C, разъем DIN)

    Преобразователь температуры CAREL TSQ15MAB00 на основе платинового терморезистора Pt1000 класса B предназначен для высокоточного измерения температуры жидкостей, газов и технологических сред в системах HVAC, промышленном холодильном оборудовании, чиллерах, тепловых насосах и технологических процессах. Датчик применяется в установках с повышенными требованиями к стабильности и широкому температурному диапазону от -50 до +500 °C.

    Зонд выполнен из нержавеющей стали AISI 316, диаметр 3 мм, длина погружной части 150 мм. Конструкция обеспечивает высокую скорость теплового отклика: термическая постоянная времени составляет приблизительно 2,5 секунды в воде и 10 секунд в воздухе. Степень защиты IP65. Максимальное рабочее давление — 40 бар. Сопротивление изоляции более 100 МОм при 100 В постоянного тока.

    Подключение осуществляется через 3-контактный разъем стандарта DIN (DIN-VDE0627) с винтовой муфтой M8x1 (максимальная температура разъема +90 °C). Для соединения с контроллером используются кабели с силиконовой изоляцией TSOPZCV030 (3 м) или TSOPZCV100 (10 м), а также удлинитель TSOPZCV070 (7 м). Опционально доступен компрессионный фитинг TSOPZFG030 из AISI 316 с резьбой 1/4" GAS. Датчик совместим со всеми контроллерами CAREL и сторонними устройствами, поддерживающими подключение Pt1000.

    Технические характеристики

    Параметр Значение
    Артикул TSQ15MAB00
    Тип чувствительного элемента Pt1000, класс B
    Диапазон рабочих температур -50…+500 °C (разъем до +90 °C)
    Степень защиты IP65
    Термическая постоянная времени (вода) прибл. 2,5 с
    Термическая постоянная времени (воздух) прибл. 10 с
    Максимальное рабочее давление 40 бар
    Материал корпуса зонда Нержавеющая сталь AISI 316, O 3 мм, L = 150 мм
    Соединение 3-контактный разъем DIN, винтовая муфта M8x1
    Сопротивление изоляции >100 МОм при 100 В пост. тока
    Совместимые кабели TSOPZCV030 (3 м), TSOPZCV100 (10 м), TSOPZCV070 (удлинитель 7 м)
    Опциональный фитинг TSOPZFG030, AISI 316, 1/4" GAS
