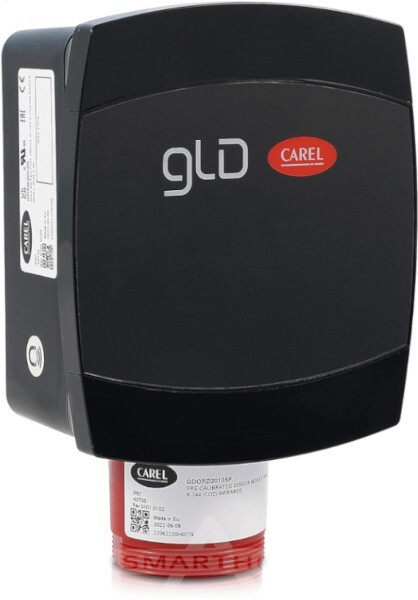

Детекторы утечки хладагента CAREL серии GLD SMALL (NDIR / полупроводниковые)

Детекторы газа CAREL серии GLD SMALL предназначены для непрерывного мониторинга концентрации хладагентов в системах холодильного оборудования, чиллеров, тепловых насосов и установок кондиционирования. Обеспечивают раннее обнаружение утечек в машинных отделениях, торговых залах супермаркетов и промышленных холодильных центрах. Соответствуют требованиям стандартов European F-GAS, EN 378 и ASHRAE 15.

В зависимости от модификации используются три технологии: инфракрасный NDIR-анализатор (для CO?), полупроводниковые сенсоры (для HFC, HFO, HC) и электрохимические элементы (для NH?). Питание 24 В переменного или постоянного тока (±20%). Выходной сигнал (4-20 мА / 0-10 В / 1-5 В / 2-10 В) и настройки порогов конфигурируются через бесплатное приложение RILEVA TE (Bluetooth) или регистры Modbus. Датчики оснащены двумя релейными выходами SPDT (1 А, 24 В) для сигнализации превышения порогов предупреждения и аварии с функцией Fail-Safe и настраиваемой задержкой.

Корпус со степенью защиты IP67 (для полупроводниковых версий) или IP66 устойчив к пыли и водяным струям. Последовательный интерфейс RS485 Modbus RTU (оптоизолированный) позволяет интегрировать детекторы в системы диспетчеризации BMS. Диапазон рабочих температур от -40 до +50 °C, влажность 5-90% без конденсата. Детекторы поставляются предварительно откалиброванными. Монтаж вертикальный, сенсором вниз.

Технические характеристики

Параметр	Значение
Артикулы	GDSBI20C00, GDWBS03A00, GDSBSHFC00, GDSBSMXC00
Тип детектора / Принцип	GDSBI20C00: CO? (R-744), инфракрасный (NDIR) GDWBS03A00: R290 (пропан), полупроводниковый GDSBSHFC00: R404A, полупроводниковый GDSBSMXC00: R507A, полупроводниковый
Диапазон измерения	NDIR: 0…4000 ppm Полупроводниковые: 0…1000 ppm или 0…10000 ppm
Питание	24 В перем. тока ±20% (50/60 Гц) или 24 В пост. тока ±20%
Выходной сигнал	4-20 мА / 0-10 В / 1-5 В / 2-10 В (выбор через приложение)
Релейные выходы	2 x SPDT (1 А, 24 В перем./пост. тока): предупреждение и авария
Интерфейс	RS485 Modbus RTU (оптоизолированный), Bluetooth (приложение RILEVA TE)
Степень защиты	GDSBI20C00: IP67 GDWBS03A00, GDSBSHFC00, GDSBSMXC00: IP66
Диапазон рабочих температур	-40…+50 °C
Диапазон рабочей влажности	5-90% отн. влажности (без конденсации)
Гистерезис	±5% от значения порога
Настраиваемая задержка	0-20 мин (шаг 1 мин)
Fail-Safe реле	Да, настраиваемое
Точность	NDIR: ±5% Полупроводниковые: <-10%/+15%

Время прогрева NDIR: 2 мин
Полупроводниковые: 5 мин Ресурс сенсора NDIR: 7 лет
Полупроводниковые: 5 лет Калибровка Предварительная калибровка на заводе (NDIR: не требуется, полупроводниковые: 12 мес) Монтаж Вертикальный, сенсором вниз
