Датчик DUCT SENSOR TEMP. -20T70GR.C. (OUT 0-1VDC - 4-20MA)
Код товара: 224193
Артикул: DPDT010000
Датчик DUCT SENSOR TEMP. -20T70GR.C. (OUT 0-1VDC - 4-20MA)
Цену уточняйте
*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.

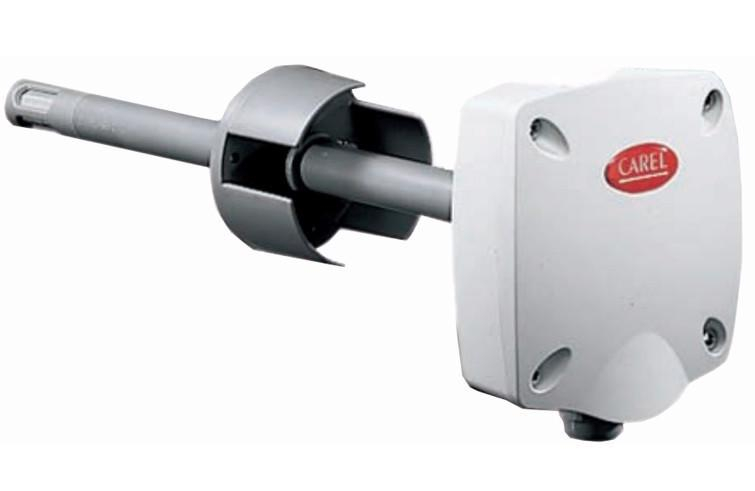

Датчик температуры для воздуховодов CAREL DPDT010000 (активный, -20…+70°C, 0-1 В / 4-20 мА)
Активный датчик температуры CAREL серии DPDT010000 предназначен для измерения температуры воздуха в воздуховодах систем приточной и вытяжной вентиляции, центральных кондиционеров, чиллеров и AHU. Обеспечивает унифицированный выходной сигнал (0-1 В постоянного напряжения или 4-20 мА), совместимый с большинством контроллеров HVAC и BMS. Диапазон измерения от -20 до +70 °C позволяет использовать датчик в широком спектре климатических установок.
Конструкция датчика включает зонд для установки в воздуховод и монтажный фланец с винтовым фиксатором. Корпус обеспечивает степень защиты IP55 для электроники. Питание датчика — 8-32 В постоянного тока или 12-24 В переменного тока. Точность измерения температуры: ±0,5°C при 25°C, ±0,9°C во всем рабочем диапазоне. Тип выходного сигнала выбирается перемычками на плате. Потребляемый ток не превышает 8 мА при 24 В постоянного тока.
Монтаж осуществляется врезкой в воздуховод через крепежный фланец. Глубина погружения зонда регулируется. Подключение — винтовая клеммная колодка под провод сечением до 1,5 мм?. Датчик совместим с контроллерами CAREL (серии pCO, IR, DR) и сторонними устройствами, поддерживающими вход 0-1 В или 4-20 мА. Модель DPDT011000 отличается резистивным выходом NTC 10 кОм.
Технические характеристики
| Параметр | DPDT010000 | DPDT011000 |
|---|---|---|
| Артикул | DPDT010000 | DPDT011000 |
| Тип датчика | Активный, температура | Пассивный, NTC |
| Диапазон измерения температуры | -20…+70 °C | |
| Выходной сигнал | 0-1 В постоянного напряжения (настраиваемый) или 4-20 мА (выбор перемычкой) | NTC 10 кОм ±1% при 25°C (Beta 3435) |
| Точность температуры | ±0,5°C (25°C), ±0,9°C (весь диапазон) | |
| Питание | 8-32 В пост. тока / 12-24 В пер. тока | Не требуется (пассивный) |
| Потребляемый ток (активная модель) | макс. 8 мА (24 В пост. тока), макс. 24 мА (12 В пост. тока) | — |
| Тип монтажа | В воздуховод, через крепежный фланец | |
| Степень защиты корпуса | IP55 | |
| Диапазон рабочих температур (электроника) | -20…+70 °C | |
| Материал корпуса | Пластик | |
| Примечание: DPDT011000 — резистивный выход NTC 10 кОм, совместимый с входами контроллеров CAREL | ||
