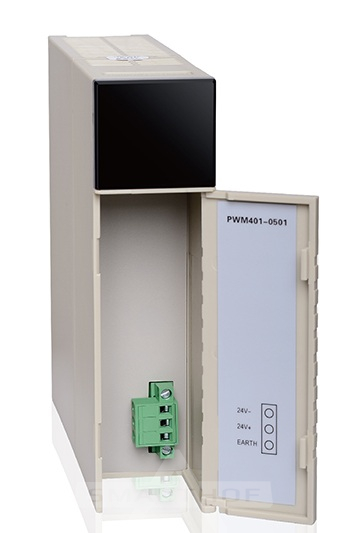

Модули питания PWM401 предназначены для обеспечения стабильного питания контроллеров и модулей системы NA400. Они преобразуют входное напряжение 24 В DC или 220 В AC в стабилизированное +5 В DC, имеют защиту от перенапряжения и короткого замыкания, световую индикацию состояния; отдельные модели поддерживают резервирование по схеме N+1.
| Параметр | PWM401-0501 | PWM401-0502 | PWM401-0503 | PWM401-0504 |
|---|---|---|---|---|
| Входное напряжение | 24 В DC | 220 В AC | 24 В DC | 24 В DC |
| Выходное напряжение | +5 В | +5 В | +5 В | +5 В |
| Номинальный ток | 10 А | 10 А | 10 А | 10 А |
| Минимальный ток нагрузки | 100 мА | 100 мА | 100 мА | 100 мА |
| Режим защиты | Защита от перенапряжения и короткого замыкания | |||
| Тип подключения | Клеммный (terminal) | Клеммный | Клеммный | Клеммный |
| Резервирование (N+1) | Нет | Нет | Есть | Есть |
| Световая индикация состояния | ? | ? | ? | ? |
| Масса | 500 г | 500 г | 500 г | 500 г |
| Габариты (Д?Ш?В) | 162 ? 40 ? 145 мм | |||
| Параметр | PWM401-0801 | PWM401-0802 | PWM401-1001 | PWM401-1002 |
|---|---|---|---|---|
| Входное напряжение | 24 В DC | 220 В AC | 220 В AC | 220 В AC |
| Выходное напряжение | +5 В | +5 В | +5 В | +5 В |
| Номинальный ток | 16 А | 16 А | 20 А | 20 А |
| Минимальный ток нагрузки | 100 мА | 100 мА | 100 мА | 100 мА |
| Режим защиты | Защита от перенапряжения и короткого замыкания | |||
| Тип подключения | Клеммный | Клеммный | Клеммный | Клеммный |
| Резервирование (N+1) | Нет | Нет | Нет | Нет |
| Световая индикация состояния | ? | ? | ? | ? |
| Масса | 550 г | 550 г | 550 г | 550 г |
| Габариты (Д?Ш?В) | 162 ? 40 ? 145 мм | |||
