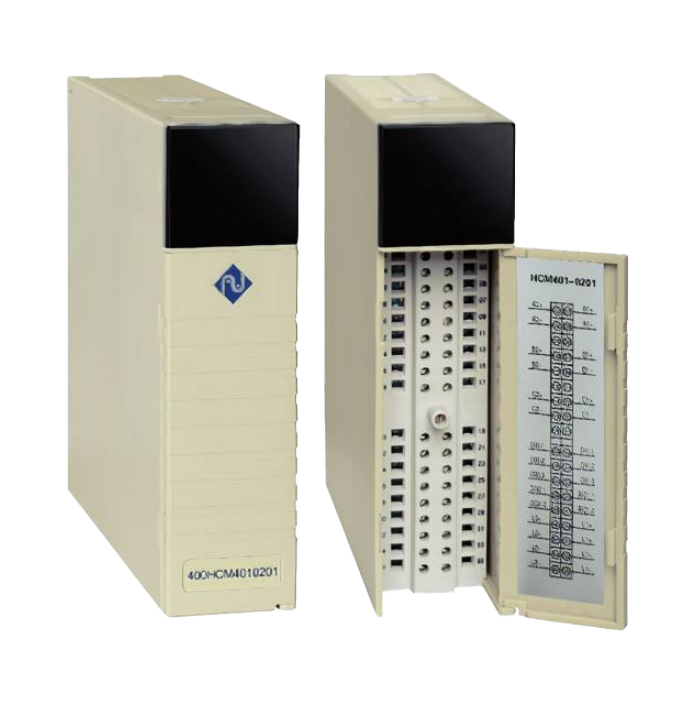

Модули HCM401 предназначены для подсчёта импульсов, измерения скорости, частоты и положения, а также для подключения инкрементальных энкодеров. Поддерживаются входы A/B/Z или интерфейс SSI, разрядность счётчика — до 32 бит. Модули обеспечивают частоту счёта до 100 кГц (для HCM401-0801/0811) и оснащены функциями измерения направления, фильтрацией сигналов и самодиагностикой.
| Параметр | HCM401-0302 | HCM401-0801 | HCM401-0811 |
|---|---|---|---|
| Питание по шине | 35–70 мА | 35–70 мА | 35–70 мА |
| Потребляемая мощность | 3.0 Вт / 5 В | 2.2 Вт | 2.2 Вт |
| Количество счётчиков | 3 | 8 | 8 |
| Режим работы | SSI энкодер | Подсчёт, скорость, частота | Подсчёт, скорость, частота (удалённая станция) |
| Входы на счётчик | 3 (A, B, Z) | 2 (A, B) | 2 (A, B) |
| Выходы на счётчик | 2 | 1 | 1 |
| Разрядность счётчика | 8–31 бит | 32 бита | 32 бита |
| Макс. частота счёта | — | 100 кГц | 100 кГц |
| Поддержка диагностики | ? | ? | ? |
| Фильтрация сигнала | — | ? (настраиваемая) | ? (настраиваемая) |
| Испытание изоляции | 500 В DC | 500 В DC | 500 В DC |
| Тип изоляции | Оптоэлектронная изоляция каналов и шины | ||
| Масса | 250 г | 400 г | 400 г |
| Габариты (Д?Ш?В) | 162 ? 40 ? 145 мм | ||
