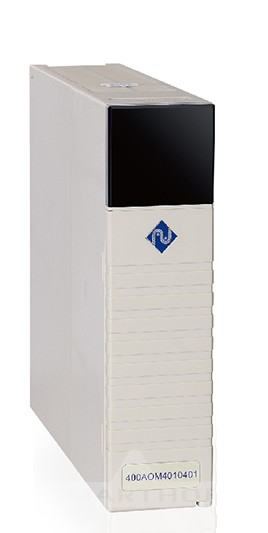

Модуль аналогового вывода , 4 канала, ток (4~20 мА)
Код товара: 222629
Артикул: AOM401-0401
Модуль аналогового вывода , 4 канала, ток (4~20 мА)
64 530 руб.
*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.
Аналоговые модули вывода серии AOM401
Модули AOM401 предназначены для формирования аналоговых сигналов управления в виде тока или напряжения. Используются для взаимодействия с ПЧ, клапанами, позиционерами и аналоговыми регуляторами. Модули обеспечивают точность до 0.1%, разрешение до 16 бит и время обновления до 0.8 мс/канал. Имеют оптоэлектронную изоляцию, самодиагностику и защиту от короткого замыкания.
Модули аналогового вывода тока и напряжения
| Параметр | AOM401-0401 | AOM401-0402 | AOM401-0802 |
|---|---|---|---|
| Количество каналов | 4 | 4 | 8 |
| Питание | 5 В / 24 В | 5 В / 24 В | 5 В / 24 В |
| Потребляемая мощность | 5 Вт | 5 Вт | 5 Вт |
| Тип выходного сигнала | Ток | Напряжение / ток | Напряжение / ток |
| Диапазон токового сигнала | 4–20 мА | 0–20 / 4–20 / 0–10 мА | 0–20 / 4–20 / 0–10 мА |
| Диапазон напряжения | — | 0–5 / 1–5 / ±5 / 0–10 / ±10 В | 0–5 / 1–5 / ±5 / 0–10 / ±10 В |
| Сопротивление нагрузки (ток) | < 500 ? | < 1000 ? | < 1000 ? |
| Разрешение ЦАП | 12 бит | 16 бит | 16 бит |
| Погрешность | 0.2% | 0.1% | 0.1% |
| Линейная ошибка | 0.05% | 0.05% | 0.05% |
| Время преобразования | ? 0.8 мс/канал | ||
| Самодиагностика | ? | ||
| Изоляция | Оптоэлектронная изоляция каналов и шины | ||
| Масса | 380 г | 410 г | 410 г |
| Габариты (Д?Ш?В) | 162 ? 40 ? 145 мм | ||
Модули аналогового ввода/вывода с поддержкой HART
| Параметр | AIM401-0821 | AOM401-0421 |
|---|---|---|
| Назначение | Аналоговый ввод с HART | Аналоговый вывод с HART |
| Количество каналов | 8 | 4 |
| Тип сигнала | Вход 0–22 мА (HART) | Выход 0–22 мА (HART) |
| Сопротивление нагрузки | Внутреннее 250 ? | Макс. 10 к? |
| Точность | 0.1% | 0.1% |
| Линейная ошибка | 0.05% | 0.05% |
| Режим HART-связи | Одноканальный | Одноканальный |
| Время опроса канала | 500 мс | 500 мс |
| Время инициализации связи | 6 с | 6 с |
| Макс. напряжение разрыва цепи | 24 В | 24 В |
| Предел по току при ошибке | DC 25 мА | DC 50 мА |
| Тип изоляции | Оптоэлектронная изоляция каналов и шины | |
| Масса | 410 г | 380 г |
| Габариты (Д?Ш?В) | 162 ? 40 ? 145 мм | |
