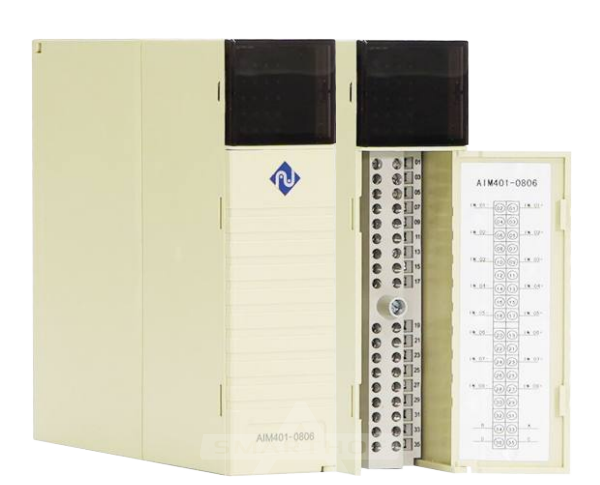

Модуль аналогового ввода , 8 каналов, ток, односторонний
Код товара: 222623
Артикул: AIM401-0801
Модуль аналогового ввода , 8 каналов, ток, односторонний
74 333 руб.
*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.
Аналоговые модули ввода серии AIM401
Модули AIM401 обеспечивают высокоточное измерение аналоговых сигналов тока, напряжения и температуры. Они используют 16-битное АЦП, поддерживают время преобразования 1 мс/канал, а также диагностику обрыва/короткого замыкания и оптоэлектронную изоляцию каналов. Модули подходят для подключения промышленных датчиков — давления, расхода, уровня, температуры и др.
Модули аналогового ввода тока и напряжения
| Параметр | AIM401-0801 | AIM401-1601 | AIM401-0802 | AIM401-0803 | AIM401-1603 | AIM401-0404 | AIM401-0804 |
|---|---|---|---|---|---|---|---|
| Питание по шине | 35–70 мА | 35–70 мА | 35–70 мА | 35–70 мА | 35–70 мА | 35–70 мА | 35–70 мА |
| Потребляемая мощность | 2.4 Вт | 2.6 Вт | 2.4 Вт | 2.4 Вт | 2.6 Вт | 2.4 Вт | 2.6 Вт |
| Количество каналов | 8 | 16 | 8 | 8 | 16 | 4 | 8 |
| Тип входа | Однополярный | Однополярный | Однополярный | Однополярный | Однополярный | Дифференциальный | Дифференциальный |
| Тип сигнала / диапазоны | 0–10/0–20/4–20 мА | 0–10/0–20/4–20 мА | 0–10 В / ±10 В | 0–5 В / ±10 В | 0–5 В / ±10 В | 0–20 мА / ±10 В | 0–20 мА / ±10 В |
| Макс. входное значение | 25 мА | 25 мА | 10 В | 10 В | 10 В | 25 мА / 10 В | 25 мА / 10 В |
| Разрешение АЦП | 16 бит | ||||||
| Время преобразования | 1 мс/канал | ||||||
| Точность | 0.2% | ||||||
| Поддержка 2-/4-проводных датчиков | ? | ||||||
| Самодиагностика | ? | ||||||
| Тип изоляции | Оптоэлектронная изоляция каналов и шины | ||||||
| Масса | 350 г | 400 г | 350 г | 350 г | 400 г | 350 г | 400 г |
| Габариты (Д?Ш?В) | 162 ? 40 ? 145 мм | ||||||
Модули аналогового ввода температуры (RTD, термопары)
| Параметр | AIM401-0805 | AIM401-0806 |
|---|---|---|
| Питание по шине | 35–70 мА | 35–70 мА |
| Потребляемая мощность | 3.0 Вт | 2.8 Вт |
| Количество каналов | 8 | 8 |
| Тип сигнала | RTD (термосопротивление) | Термопары |
| Поддерживаемые типы | Pt100, Cu50, Cu100 и др. | N, E, R, S, J, T, K, K2; ±80 мВ |
| Тип подключения | 2-/4-проводные датчики | 2-проводные датчики |
| Разрешение АЦП | 16 бит | 16 бит |
| Время преобразования | 1 мс/канал | 1 мс/канал |
| Самодиагностика | ? | ? |
| Тип изоляции | Оптоэлектронная | Оптоэлектронная |
| Масса | 380 г | 400 г |
| Габариты (Д?Ш?В) | 162 ? 40 ? 145 мм | |
